Workersbee 500A Sıvı Soğutmalı EV Şarj Kabloları: Ultra Hızlı Şarjın Geleceğine Güç Veriyor

Önceki yazımızda sıvı soğutma teknolojisinin önemini tartışmıştık. DC Hızlı ŞarjElektrikli araçların mükemmel şarj deneyimleri elde etmesini sağlayan bu özellik, şarj gücü sınırının artırılmasını da içeriyor. Yüksek güçlü şarj cihazı (HPC)Daha verimli, enerji tasarruflu ve güvenilir şarj imkanı sağlıyor.

DC Hızlı Şarjda Sıvı Soğutmanın Önemi

Elektrikli araçların benimsenmesi hızlandıkça, ultra hızlı, verimli ve güvenli şarj çözümlerine olan talep de hızla artıyor. Sıvı soğutma teknolojisi, Yüksek Güçlü Şarj (HPC) alanında kritik bir etken haline gelerek, sistemlerin aşırı ısınmadan 500A ve üzeri güvenli bir şekilde şarj olmasını sağlıyor.

Daha önce, sıvı soğutmanın termal yönetimi iyileştirmedeki rolünü incelemiştik. Bu makalede,'Sıvı soğutmalı EV şarj sistemlerinin temel bileşenlerine ve Workersbee'nin nasıl çalıştığına daha yakından bakacağız.'s 500Sıvı soğutmalı CCS2 şarj kabloları, EV şarj altyapınız için rekabet avantajı sağlar.

Sıvı Soğutmalı EV Şarj Fişi Nedir?

Sıvı soğutmalı bir EV şarj fişi, yüksek akımlı DC şarj sırasında oluşan aşırı ısıyı yönetmek üzere tasarlanmıştır. Birkaç temel bileşenden oluşur:

·Bağlantı Parçası

·Muhafaza

·Sıvı Soğutma Tertibatı

·Terminal Pimi

·Sızdırmazlık Sistemi

·Kablo Klipsi

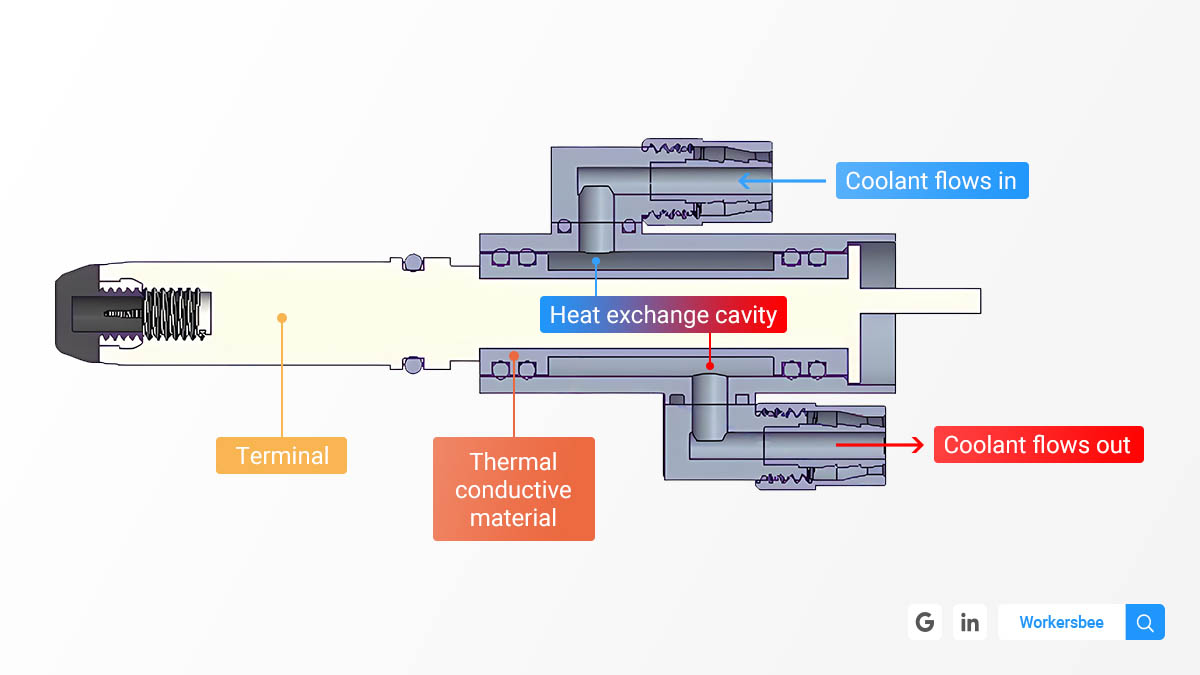

Dikkat Çeken: Sıvı Soğutma Düzeneği

Fişin termal düzenlemesinin özü, yüksek güçlü şarj sırasında kritik temas noktalarından ısıyı etkin bir şekilde dağıtan sıvı soğutma modülünde yatmaktadır. Yüksek akımlı şarj sırasında, temas direnci nedeniyle terminal pimleri kablo iletkenlerinden daha fazla ısınır. Bunu azaltmak için, pimlerin etrafına bir soğutma yapısı inşa edilmiş ve dolaşımdaki bir soğutucu kullanılarak zorunlu sıvı soğutma sağlanmıştır.

Montaj aşağıdakiler için tasarlanmıştır:

·Basit ve etkili yapı

·Kolay üretim

·Mükemmel sıcaklık artışı kontrolü

Yapısı genellikle şunları içerir:

·Çift taraflı soğutma suyu girişleri/çıkışları (pürüzsüz "pagoda tarzı" bağlantılar kullanılarak)

·Isı iletken malzeme (soğutucu-metal teması olmadan ısı transferi için)

·Somunları, contaları ve montaj vidalarını sabitleme

Bu tasarım, elektriksel izolasyonu ve işletme güvenliğini korurken etkili soğutmayı garanti altına alır.

Sıvı Soğutmalı Kablonun İç Yüzü: Yapı ve Tasarım Öne Çıkan Özellikleri

Standart DC şarj kablolarının aksine, sıvı soğutmalı elektrikli araç şarj kabloları, kablonun içinde bir soğutma kanalı barındırır. Çalışma prensibi şöyledir:

·Ortadan geçen sıvı soğutma borusu, soğutma sıvısını taşır

·İletken tüpün etrafına sarılır

·Yalıtımlı dış katman sistemi korur

Bu entegre tasarım, fişin iç yerleşimini ve sistemin soğutma performansını belirler.

Kamusal Şarj Altyapısı için Temel Tasarım Gereksinimleri

Uzun vadeli performansın sağlanması için kablo tasarımında aşağıdaki hususlara dikkat edilmesi gerekmektedir:

1. Yüksek esneklik – Kablonun sertleşmesini önler ve kullanılabilirliğini artırır.

2. Uygun dış çap – Kompakt kalırken zayıf ince ceketlerden kaçınır.

3. Düşük kılıf sıcaklık artışı – Kullanıcılar için güvenliği ve konforu artırır.

4. Güçlü kaynak – Pin-iletken bağlantısı için sağlam bir elektrik bağlantısı sağlar.

Sıvı Soğutma Borusunun Rolü

Soğutma borusu, hem ısı transferini hem de soğutma sıvısı akış verimliliğini etkileyen kritik bir bileşendir. İşte önemli olan noktalar:

·Soğutma borusunun içindeki daha dar bir iç kanal, soğutma sıvısı akışına karşı direnci artırır ve bu da sistemin çalışmasını önemli ölçüde engelleyebilir’Isıyı etkili bir şekilde uzaklaştırma yeteneği.

·Dış çap: Dayanıklılık, esneklik ve hafiflik arasında denge olmalıdır.

·Malzeme: İyi kimyasal direnç, esneklik ve tokluk gerektirir.

Daha uzun kablolar daha fazla ısı ve daha yüksek direnç üretebilir, bu nedenle kablo uzunluğu ile soğutma verimliliği arasında denge kurmak önemlidir.

Sıvı Soğutma Sistemi: Nasıl Dolaşır?

Kablo ve fişin ötesinde, eksiksiz bir sıvı soğutmalı EV şarj sistemi şunları içerir:

·Soğutma pompası

·Radyatör/ısı eşanjörü

·Soğutma suyu deposu (yağ deposu)

·Bağlantı boruları

Çalışma Prensibi

1. Şarj sırasında oluşan ısı soğutma sıvısı tarafından emilir.

2. Soğutma sıvısı, şarj bileşenlerinden gelen fazla ısıyı emdikten sonra, sıvının yeniden dolaştırılmasından önce termal enerjinin dışarı aktarıldığı bir ısı eşanjörüne akar.

3. Soğutma suyu hazneye geri gönderilir ve tapaya geri pompalanır.

Gelişmiş sistemler, akıllı kontrollerle otomatik çalışmayı mümkün kılan sıcaklık, basınç ve seviye sensörlerini içerir. Şarj cihazlarının genellikle yalnızca güç ve çalıştırma sinyalleri sağlaması gerekir.

Neden Workersbee'yi Seçmelisiniz?'s 500Sıvı Soğutmalı Şarj Kablosu Mu?

İşçi arısı's 500A CCS2 Sıvı Soğutmalı Şarj Kablosu Zorlu kamu ve filo uygulamaları için güvenilir, yüksek güçlü şarj sağlamak üzere tasarlanmıştır. CE sertifikalıdır ve TPU yalıtımlı, kullanıcı dostu kablolar kullanır.

Temel Avantajlar

1. Olağanüstü Performans

Mükemmel termal, kimyasal ve mekanik özelliklere sahip, özel soğutma borusu ve kablo tasarımları.

2. Üstün Kullanıcı Deneyimi

Esnek ve kullanımı kolay kablo, kamusal alanlarda kullanılabilirliği artırır.

3. Maksimum Güvenlik

Dış ceketin sıcaklık artışı aşırı ısınmayı önlemek için sıkı bir şekilde kontrol edilir.

4. Sağlam Üretim

Pimlerin yüksek kalitede kaynaklanması ve titiz üretim kontrolü, dayanıklılığı ve uzun vadeli performansı garanti eder.

5. Daha Düşük Bakım Maliyeti

Modüler terminal hızlı değişim tasarımı, fişin tamamının değiştirilmesi ihtiyacını ortadan kaldırarak servis maliyetlerini azaltır.

6. Esnek Özelleştirme

Kablo uzunluğu, konnektör tipi, akım derecesi ve marka logoları için seçenekler.

7. Küresel Uyumluluk

CCS2 ve uluslararası standartlara uygundur, şarj ağları arasında geniş bir birlikte çalışabilirlik sağlar.

Hızlı Şarjın Geleceğine Hazırız

Elektrikli araç pazarı ultra hızlı kamusal şarja doğru yöneldikçe, sıvı soğutmalı teknoloji güvenli, istikrarlı ve ölçeklenebilir altyapının temeli olacak.

İşçi arısı'Sıvı soğutmalı EV şarj çözümleri, yenilikçilik, esneklik ve güvenlik düşünülerek geleceğe yönelik olarak tasarlanmıştır.

İster sen'Bir otoyol süper şarj istasyonunu yeniden inşa etmek veya filo deponuzu yükseltmek istiyorsanız, 500Sıvı soğutmalı CCS2 kabloları işletmenizin ihtiyaç duyduğu güç ve performansı sunar.

Ürün özellikleri, numuneler veya özel çözümler için bugün Workersbee ekibiyle iletişime geçin.
