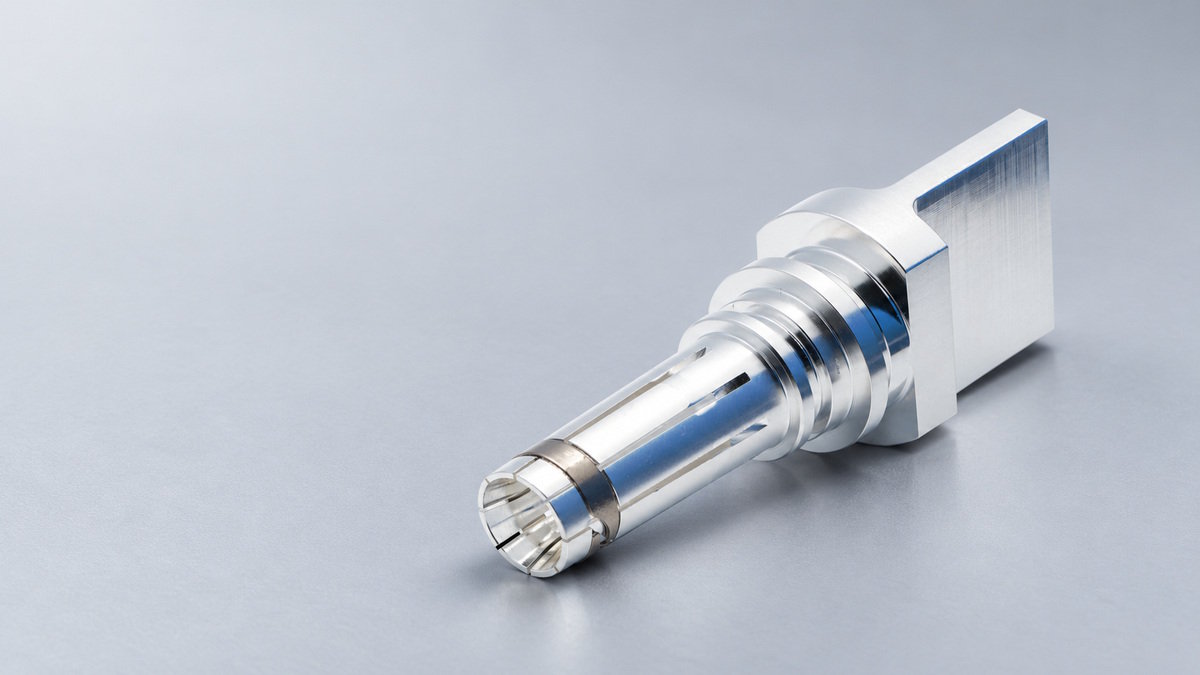

EV konektör performansı

Bir kontak ilk elektriksel kontrolde iyi performans gösterebilir ancak tekrarlanan temas sonrasında farklı davranabilir. Bu durumda, yay geometrisi, uyum, malzeme ve yüzey durumuyla birlikte temas kuvveti de incelenmesi gereken faktörlerden biridir. Temas kuvveti, temas eden yüzeylerin elektriksel olarak bağlı kalmasına yardımcı olur. Yayın geometrisi, nasıl esneyeceğini ve basıncın nereye uygulanacağını belirler. Bu tasarım özellikleri birlikte elektriksel performansı, temas kuvvetini ve aşınmayı etkiler.  Üç Kuvvet, Üç Farklı ÖlçümNormal temas kuvveti İletken yüzeyleri birbirine bastırır. Yerleştirme ve geri çekme kuvveti Bu, tüm bağlantı elemanını birleştirmek veya ayırmak için gereken kuvvettir. Terminal tutma kuvveti Terminalin muhafaza içinde ne kadar güvenli bir şekilde tutulduğunu ölçer. Ölçümler birbiriyle ilişkilidir, ancak birbirinin yerine kullanılamazlar. Takma kuvveti, kontaklardan ve contalar ve kilitleme özellikleri gibi montajın diğer parçalarından kaynaklanan direnci içerir. Yüksek bir takma kuvveti tek başına, bir elektrik kontağında ne kadar kuvvetin etki ettiğini size söyleyemez. Terminal tutma ayrı bir ölçümdür, ancak terminal hareketi veya yanlış hizalama, eşleşme arayüzünü etkileyebilir.  Geometri Temas Kuvvetini Nasıl Şekillendirir?Yaylı kontak tasarımında, eşleşen pim içeri girerken yay esner. Kiriş uzunluğu ve kalınlığı, eğrilik, yuvalar ve temas noktası, bu esnemeyi ve ortaya çıkan kuvveti etkiler. Pim ve soket arasındaki uyum da önemlidir: boyutsal varyasyon, monte edilmiş konektörde yayın ne kadar esneyeceğini değiştirebilir. Geometri, basıncın nasıl dağıldığını ve yüzeylerin birbirine karşı nasıl hareket ettiğini de etkiler. Bazı tasarımlar, belirli koşullar altında bazı yüzey filmlerini bozabilen kayma teması kullanır. Bu hareket aynı zamanda aşınmaya da katkıda bulunur. Dolayısıyla geometri değişikliği aynı anda birçok sonucu etkileyebilir. Bir kirişin boyutlarının değiştirilmesi yay kuvvetini değiştirebilir; temas noktasının değiştirilmesi basınç dağılımını veya kayma yolunu değiştirebilir. Sonuç, komple temas tasarımında ölçülmelidir.  Temas kuvveti direnci ve aşınmayı nasıl etkiler?Metal yüzeyler, tüm görünür alanları boyunca değil, mikroskobik yüksek noktalarda birleşirler. Temas kuvveti bu noktaları deforme edebilir ve iletken yollar oluşturabilir. Bu, arayüzdeki daralmayı azaltabilir, ancak sonuç aynı zamanda malzemeye, kaplamaya, yüzey durumuna ve boyut uyumuna da bağlıdır. Daha fazla kuvvet uygulamak otomatik olarak daha düşük direnç veya daha uzun ömür anlamına gelmez. Yüzey hasar görmüşse veya parçalar doğru şekilde uymuyorsa, kuvveti artırmak sorunun nedenini çözmeyebilir. Ayrıca, birleştirme sırasında kaymaya karşı direnci artırabilir ve aşınmayı etkileyebilir. Takma kuvveti üzerindeki etki, tüm konektör düzeneğine bağlıdır. Bir değişiklik düşünülürken, elektriksel sonucu mekanik sonuçla karşılaştırın. Birindeki iyileşme, genel tasarımın daha iyi olduğu anlamına gelmez.  Geometri Değişikliğinin DeğerlendirilmesiTekrarlanan temas sonrasında değişen direnç üzerine odaklanan bir tasarım incelemesi düşünün. Ekip, ilk ve döngü sonrası ölçümleri karşılaştırabilir, ardından temas yüzeylerini ve yay durumunu aşınma, deformasyon veya uyum değişiklikleri açısından inceleyebilir. Eğer kanıtlar temas geometrisine işaret ediyorsa, ekip revize edilmiş yay tasarımını temel tasarımla karşılaştırabilir. Teste başlamadan önce, değişikliğin ne yapması beklendiğini tanımlayın; örneğin, yay sapmasını veya temas konumunu değiştirmek gibi. Ardından, tekrarlanabilir koşullar altında temas direncini ve yerleştirme veya geri çekme kuvvetini ölçün. Akım altında sıcaklık artışı da faydalı olabilir, ancak bu, akımın tüm yolunu ve ısı dağılımını yansıtır, bu nedenle elektriksel ve mekanik ölçümlerle birlikte yorumlanmalıdır. Gerekli eşleştirme döngülerinden sonra ilgili kontrolleri tekrarlayın. Direnç iyileşir ancak yerleştirme kuvveti veya aşınma projenin sınırlarını aşarsa, değişiklik dengeyi değiştirmiştir. Döngülerden sonra direnç hala değişiyorsa, daha fazla kuvvete ihtiyaç duyulduğunu varsaymadan önce yüzeyleri ve uyumu inceleyin. Bu, belirli bir ürün veya test sonucuna ilişkin bir rapor değil, örnek bir tasarım değerlendirmesidir. Kabul edilebilir sınırlar ve test koşulları, konektöre ve kullanım alanına bağlıdır. Geometrik bir değişiklik, ölçümlerin orijinal performans sorununu çözdüğünü ve konektörün başka bir yerinde daha büyük bir sorun yaratmadığını gösterdiği durumlarda faydalıdır.  SSSsYerleştirme kuvveti, temas kuvvetini tahmin etmek için kullanılabilir mi?Hayır. Takma kuvveti, tüm konektörü birleştirmek için gereken kuvveti ölçer. Elektrik kontaklarından ve contalar ve kilitleme özellikleri gibi montajın diğer parçalarından kaynaklanan direnci içerir. Konektörü birleştirmek için ne kadar kuvvet gerektiğini gösterebilir, ancak tek bir elektrik kontağında etki eden kuvveti göstermez. Temas kuvveti, takma ve çıkarma kuvveti ve terminal tutma kuvveti ayrı ölçümlerdir. Temas kuvveti arttıkça temas direnci her zaman azalır mı?Hayır. Temas kuvveti, temas yüzeylerindeki mikroskobik yüksek noktalar arasında iletken yollar oluşturmaya yardımcı olabilir, ancak direnç aynı zamanda malzemeye, kaplamaya, yüzey durumuna ve boyut uyumuna da bağlıdır. Kuvveti artırmak, hasarlı bir yüzeyi veya kötü uyumu gidermeyebilir. Ayrıca, temas sırasında kaymaya karşı direnci artırabilir ve aşınmayı etkileyebilir. Elektriksel ve mekanik sonuçlar birlikte değerlendirilmelidir. Tekrarlanan temas sonrasında temas direnci değiştiğinde ne kontrol edilmelidir?Gerekli eşleşme döngülerinden önce ve sonra tekrarlanabilir koşullar altında alınan temas direnci ölçümlerini karşılaştırın. Temas yüzeylerini ve yayı aşınma veya deformasyon açısından inceleyin ve pim ile soket arasındaki uyumu kontrol edin. Bu kontroller, tasarım değişikliği düşünülmeden önce temas geometrisi, yüzey durumu veya uyum ile ilgili olası bağlantıları araştırmaya yardımcı olabilir. Yaylı temas geometrisindeki bir değişiklik nasıl değerlendirilmelidir?Öncelikle, yay sapmasını veya temas konumunu değiştirmek gibi, değişikliğin ne yapması beklendiğini tanımlayın. Yeniden tasarlanmış modeli, tekrarlanabilir koşullar altında, temas direncini ve takma veya çıkarma kuvvetini ölçerek temel modelle karşılaştırın. Gerekli eşleşme döngülerinden sonra ilgili kontrolleri tekrarlayın ve aşınmayı inceleyin. Akım akarken sıcaklık artışı da ölçülebilir, ancak bu, akımın tüm yolunu ve ısı dağılımını yansıtır, bu nedenle elektriksel ve mekanik ölçümlerle birlikte yorumlanmalıdır. Test koşulları ve kabul limitleri, konektöre ve uygulamasına bağlıdır.
