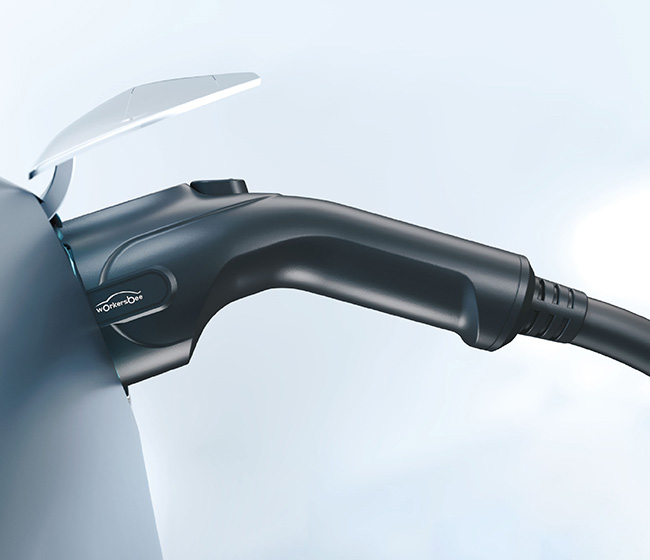

GB/T EV Şarj Konnektörleri

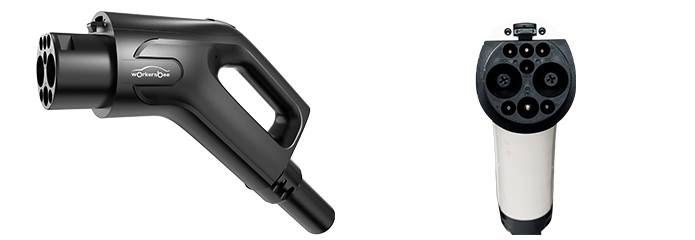

Mevcut GB/T konnektör ve araç giriş spesifikasyonları, IP55 koruma sınıfı, -30°C ila +50°C çalışma sıcaklığı aralığı, UL94 V-0 gövde malzemesi performansı ve 10.000'den fazla bağlantı döngüsü mekanik ömrü listelemektedir. Bu değerler, mevcut G3.0 ve G4.0 DC konnektörleri, G1.0 AC konnektörü ve AC/DC araç giriş serisi için geçerlidir. Uygulanabilir koruma koşulu ve nihai yapılandırma, seçilen model, kurulum yöntemi ve çalışma ortamına göre yine de doğrulanmalıdır.

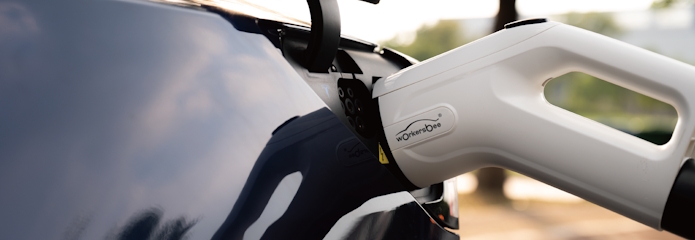

Konektör konfigürasyonu, şarj cihazının akım profili ve soğutma mimarisiyle uyumlu olmalıdır. Temel parametreler arasında soğutma ortamı, akış hızı, çalışma basıncı, kablo uzunluğu, soğutma sıvısı kapasitesi ve şarj cihazı tarafındaki soğutma bağlantıları yer alır. G4.0, 1,5–3 L/dak referans soğutma sıvısı akışı ve yaklaşık 3,5–8 bar basınç ile su-glikol veya silikon-yağ konfigürasyonlarını destekler. Son sistem parametreleri, seçilen 400A veya 600A maksimum akım konfigürasyonu için onaylanmalıdır.

Kablo uzunluğu ve uç işleme dahil olmak üzere, şarj cihazı tarafındaki sonlandırma gereksinimleri için proje bazlı seçenekler mevcuttur. Lütfen gerekli akım, voltaj, kablo uzunluğu, soyma boyutları, terminal gereksinimleri ve şarj cihazı tarafındaki kablolama detaylarını belirtin. Son kablo montajı, seçilen ürün konfigürasyonuna ve çalışma koşullarına bağlı olarak mühendislik onayına tabidir.

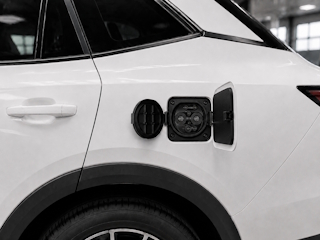

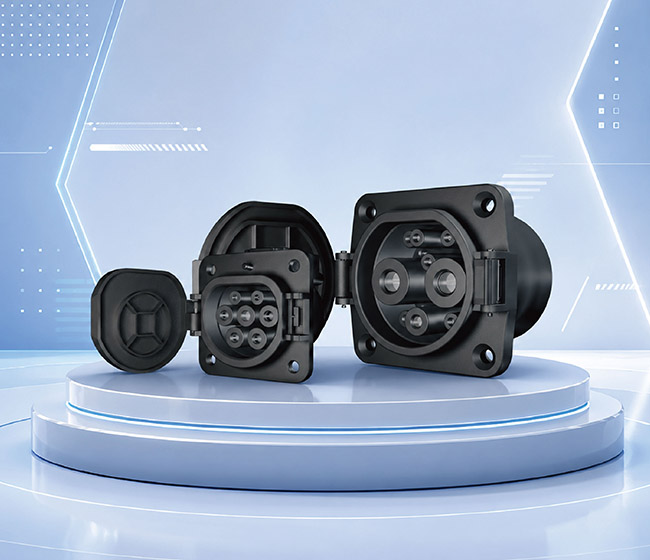

Standart araç giriş tertibatı, giriş, koruyucu kapak, kablo tertibatı, elektronik kilit ve sıcaklık sensörünü içerir. Kablo uç işlemesi, araç tarafındaki bağlantı gereksinimlerine göre yapılandırılır. Proje onayı için lütfen gerekli AC veya DC konfigürasyonunu, akımı, voltajı, varsa fazı, kablo uzunluğunu, montaj çizimini, kablo güzergahını ve uç soyma veya terminal gereksinimlerini sağlayın. Son montaj, araç platformuna ve montaj düzenine göre onaylanacaktır.
