CCS2 ve Tip 2 EV Konnektör Üreticisi

Ürün Yelpazesi

CCS2 ve Tip 2 Konnektör Serisi

DC hızlı şarj, AC şarj, araç entegrasyonu ve EVSE kurulumu için ürün seçeneklerini karşılaştırın.

DC BAĞLANTILARI

CCS2 DC Şarj Konnektörleri

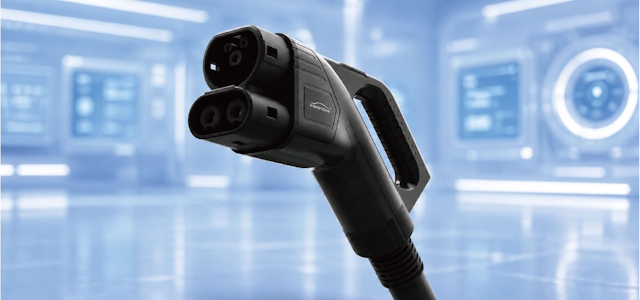

1. Workersbee 400A CCS2 Doğal Soğutmalı DC Konnektör
2. Workersbee Sıvı Soğutmalı CCS2 DC Konnektörü
DC hızlı şarj ekipmanları için CCS2 konektör ve kablo tertibatları.
AC BAĞLANTILARI

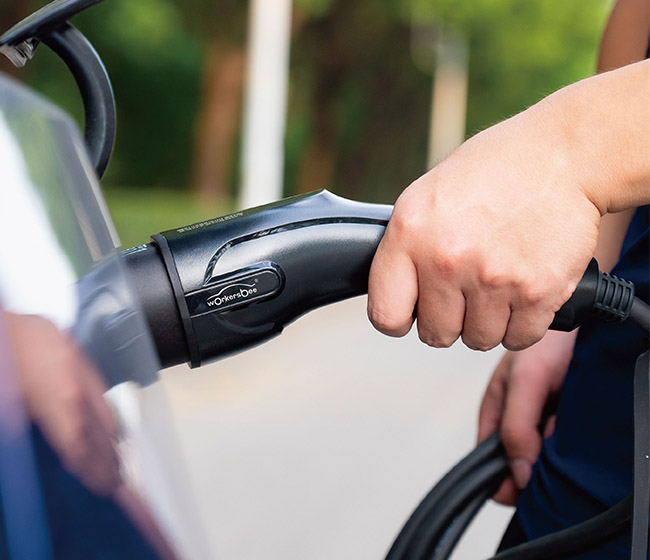

Tip 2 AC Şarj Konnektörleri
1. Tip 2 Elektrikli Araç Şarjı Avrupa Standardı AC Elektrikli Araç Fişi
2. Workersbee Tip 2 EV Konnektörü (Kepenkli)
Tek fazlı ve üç fazlı AC şarj ekipmanları için Tip 2 konektör ve kablo tertibatları.
ARAÇ TARAFI

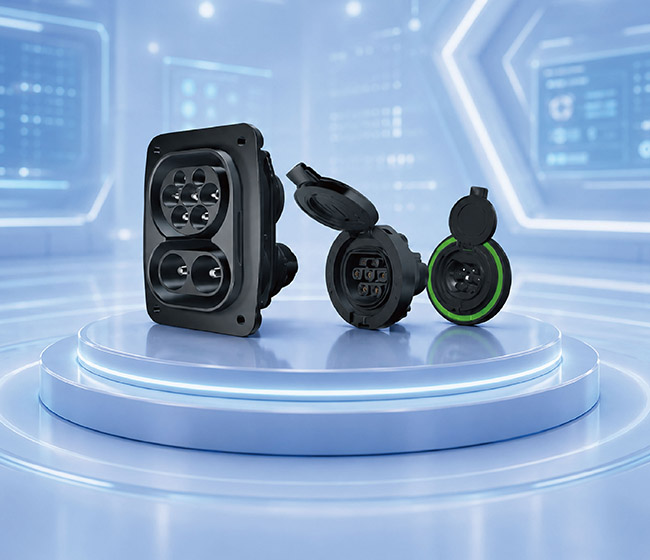

CCS2 Araç Girişleri
1. Avrupa standardı Combo 2 EV DC AC Şarj CCS2 Soketleri
Elektrikli araçlara entegrasyon için araç tarafı CCS2 giriş tertibatları.
EVSE TARAFI

Tip 2 Şarj Soketleri
1. Workersbee Gen1.0 Tip 2 AC Priz Soketi
2. Workersbee Gen2.0 Tip 2 AC Priz
Duvar tipi şarj üniteleri ve AC şarj istasyonları için EVSE tarafındaki Tip 2 şarj soketleri.

ÜRÜN SEÇİMİ

Hızlı Şarj Projeleri için CCS2 DC Konnektör Seçenekleri

İki konfigürasyonu nominal akım, soğutma yaklaşımı, kablo yönetimi ve şarj cihazı entegrasyon gereksinimleri açısından karşılaştırın.

400A DOĞAL SOĞUTMALI VS 500A SIVI SOĞUTMALI

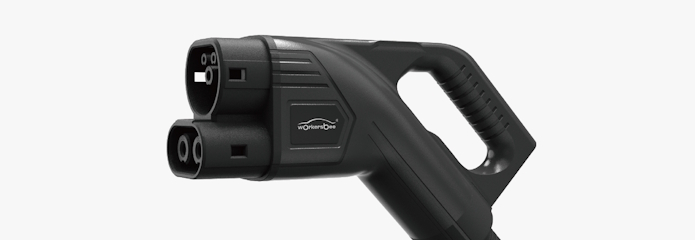

Aktif sıvı soğutma devresi kullanmayan 400A DC hızlı şarj projeleri için.
1. 400A nominal akım
2. Sıvı soğutma devresine gerek yok.
3. Soğutma sistemi entegrasyon karmaşıklığını azaltın
400A CCS2 Konnektörünü Görüntüle

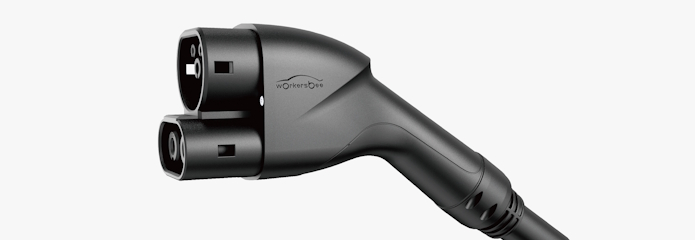

Aktif sıvı soğutma sistemiyle tasarlanmış yüksek akımlı DC şarj ekipmanları için.
1. 500A nominal akım
2. Sıvı soğutmalı konektör ve kablo tertibatı
3. Proje gereksinimlerine göre yapılandırılmış isteğe bağlı sıvı soğutma ünitesi
Sıvı Soğutmalı CCS2 Konnektörünü Görüntüle

SEÇİM KILAVUZU

Proje Türüne Göre Konnektör Seçim Faktörleri

Ürün seçimi için gerekli elektrik, soğutma, mekanik ve montaj detaylarını belirlemek için proje türünü kullanın.

Proje Türü	Seçim Odak Noktası	Onaylanacak Sorular	Hazırlık İçin Bilgiler
CCS2 DC Şarj Ekipmanı	Nominal akım · Soğutma yöntemi · Kablo boyutu ve kullanımı	Gerekli nominal akım miktarı nedir ve şarj cihazı sıvı soğutmayı destekliyor mu?	Gerilim · Akım profili · Kablo uzunluğu · Çalışma sıcaklığı · Soğutma düzeni
Tip 2 AC Şarj Cihazı	Nominal akım · Faz konfigürasyonu · Panjur seçeneği · Kablo uzunluğu	Hangi akım ve faz konfigürasyonuna ihtiyaç duyulmaktadır? Bir panjur gerekli midir?	Gerilim · Akım · Faz konfigürasyonu · Kablo uzunluğu · Hedef pazar
CCS2 Araç Girişi Entegrasyonu	Elektriksel değer · Montaj · Kablolama · Kilitleme	Araçla uyumlu olması gereken montaj, kablolama ve kilitleme arayüzleri nelerdir?	Gerilim ve akım · Montaj şeması · Kablo demeti ve arayüz detayları
Tip 2 Şarj Soketi Entegrasyonu	Akım ve faz · Montaj · Kilitleme · Gösterge seçeneği	EVSE'ye hangi montaj, kilitleme ve gösterge konfigürasyonunun uyması gerekiyor?	Akım ve faz · Panel kesimi · Kablolama ve kontrol arayüzleri

BAŞVURULAR

CCS2 ve Tip 2 Konnektörlerin Kullanıldığı Yerler

CCS2 ve Tip 2 ürünleri, kamu ve filo DC şarjını, ticari AC şarjını ve EVSE tarafındaki soket entegrasyonunu destekler.

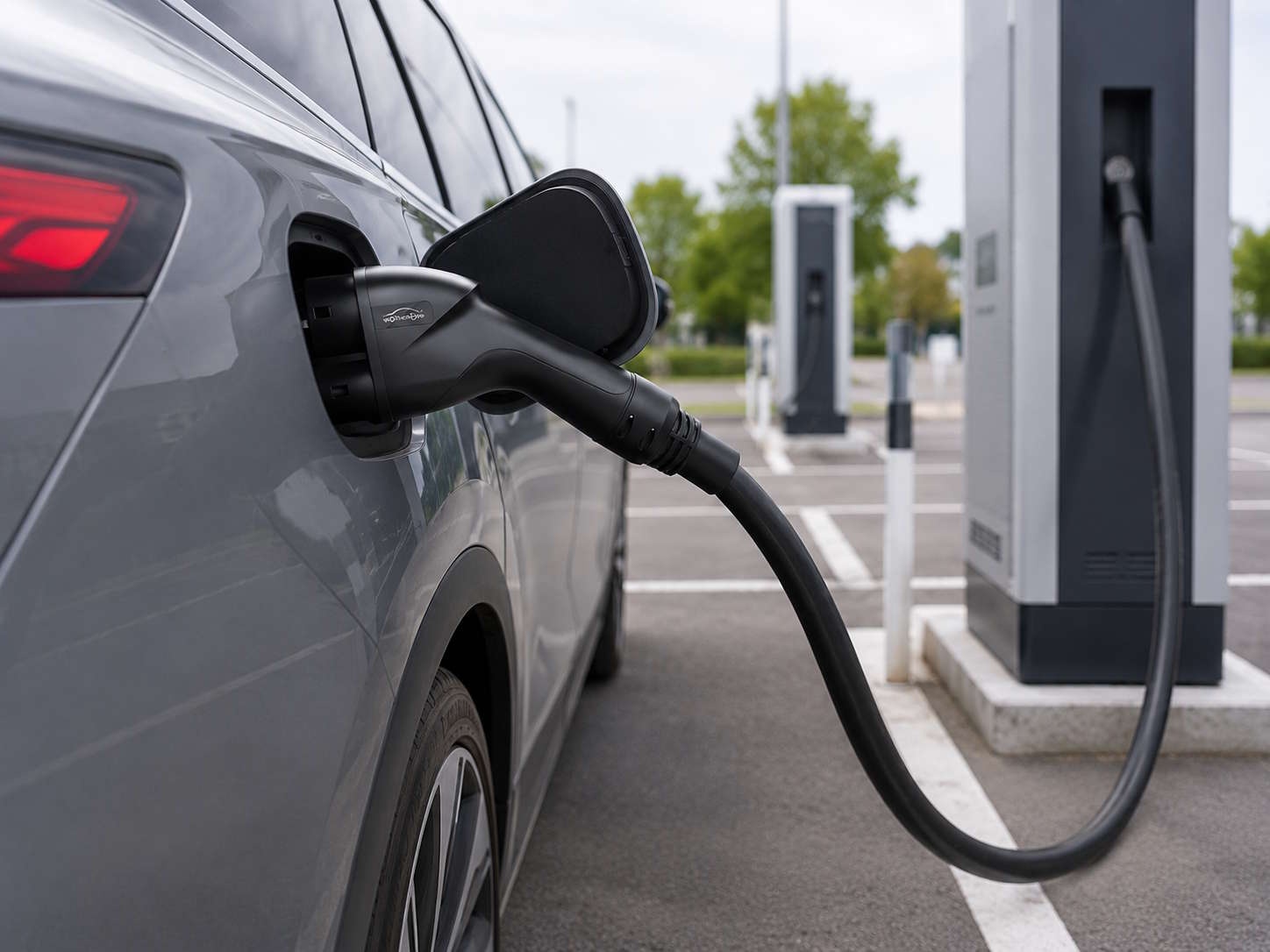

Herkese Açık DC Hızlı Şarj

Halka açık hızlı şarj istasyonları için, gerekli akım ve şarj cihazının termal tasarımına göre seçilen, doğal soğutmalı ve sıvı soğutmalı CCS2 konektör seçenekleri.

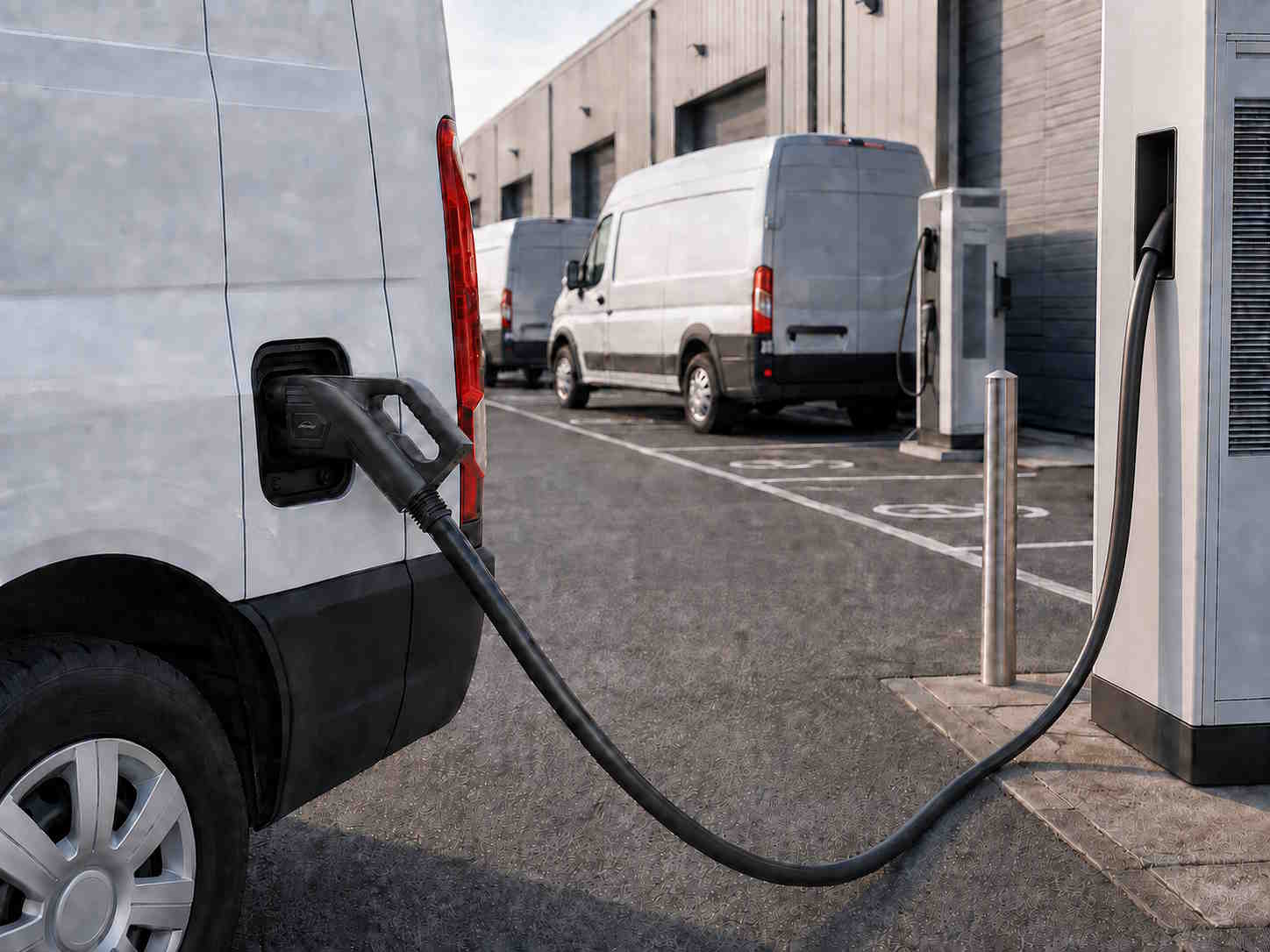

Filo ve Depo Şarjı

Tekrarlanan günlük kullanım, kablo uzunluğu ve taşıma şeklinin ürün seçimini etkilediği depo şarj cihazları için CCS2 konektör ve kablo tertibatları.

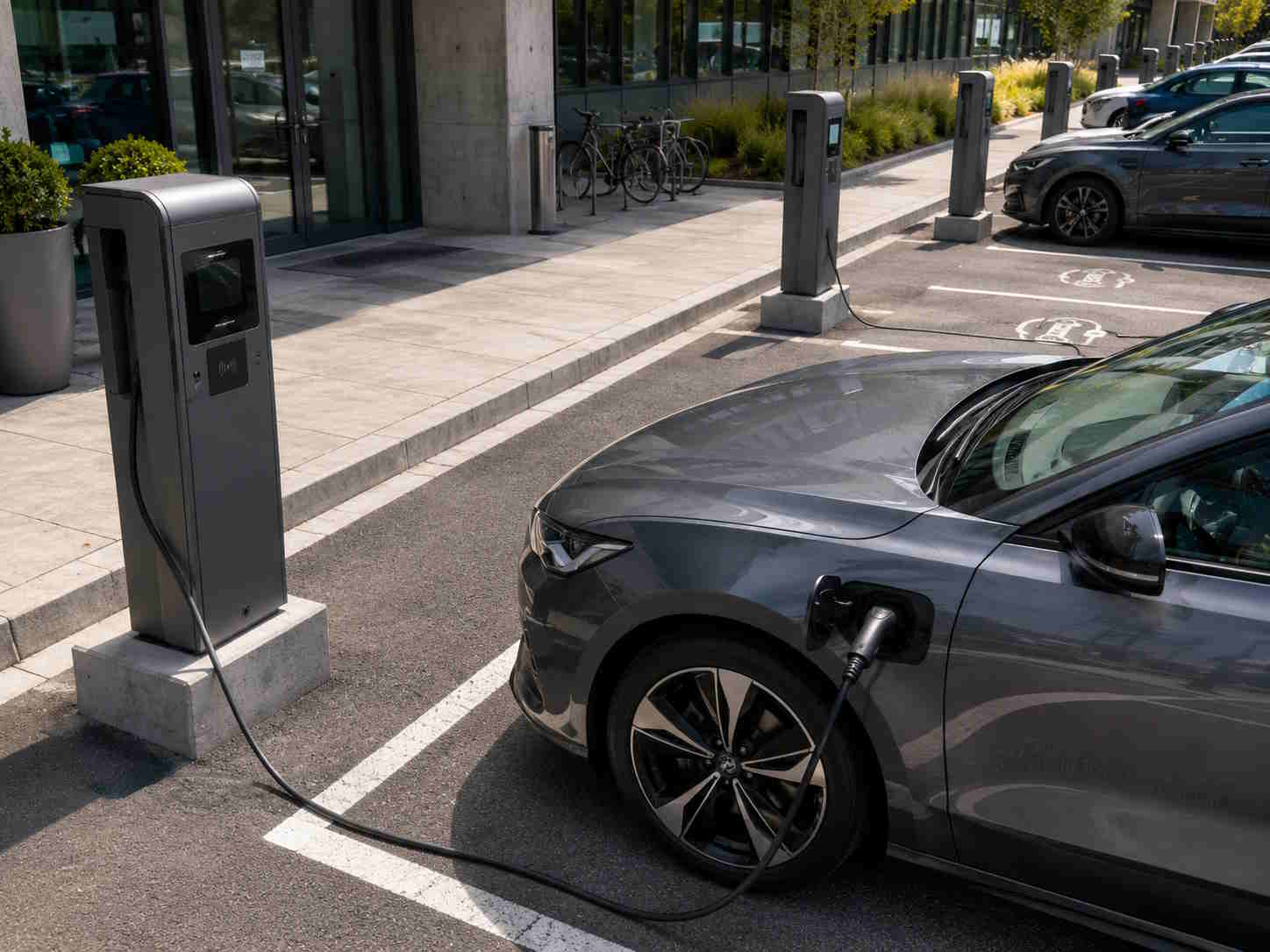

İşyeri ve Varış Noktası AC Şarjı

İş yerleri, oteller, perakende satış noktaları, otoparklar ve diğer şarj noktaları için Tip 2 konektör ve kablo tertibatları.

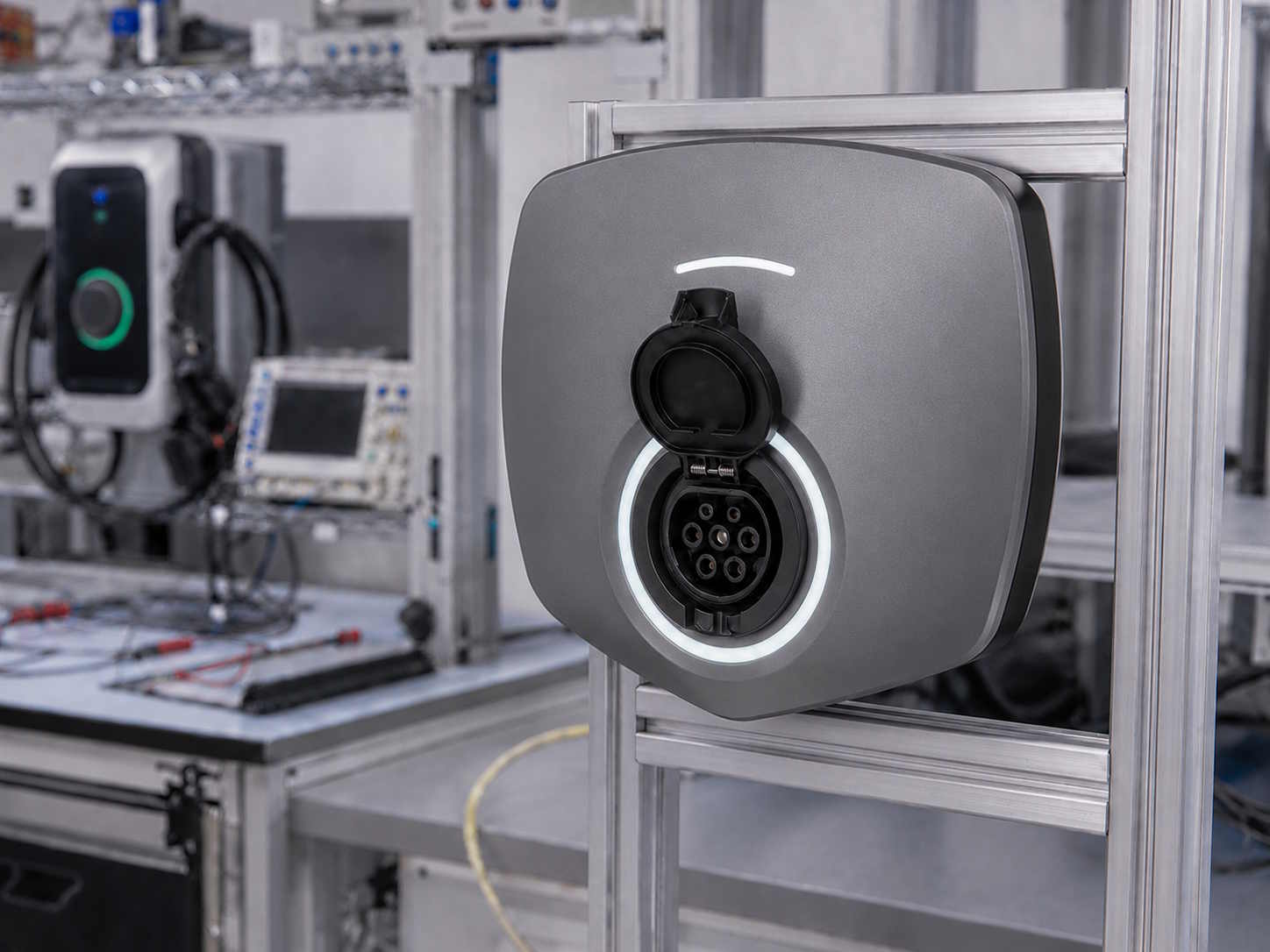

AC Şarj Ekipmanı Entegrasyonu

Soketli duvar şarj kutularına, ayaklı şarj cihazlarına ve diğer AC şarj istasyonu tasarımlarına entegre edilebilen Tip 2 şarj soketleri.

TEKNİK DESTEK

Tip 2 AC Entegrasyon Desteği

Workersbee, duvar tipi şarj kutuları ve şarj istasyonu projeleri için Tip 2 AC konektörlerinin, kablo düzeneklerinin ve şarj soketlerinin yapılandırılması ve entegrasyonunu destekler.

Elektriksel Yapılandırma

Şarj ekipmanı için gerekli olan nominal akımı, voltajı ve tek fazlı veya üç fazlı konfigürasyonu doğrulayın.
Konektör ve Kablo Seçenekleri

İhtiyaç duyulan kablo özelliklerini ve uzunluğunu, ayrıca kapaklı veya kapaksız bağlantı versiyonunu seçin.
Şarj Soketi Entegrasyonu

Tip 2 şarj soketinin neslini, montaj boyutlarını, kilitleme mekanizmasını, LED gösterge seçeneğini ve kablolama arayüzünü EVSE tasarımına uygun hale getirin.
Arayüz ve Çizim İncelemesi

Numune üretimine veya sipariş onayına geçmeden önce ürün çizimlerini, montaj detaylarını, kablolama arayüzlerini ve nihai teknik özellikleri gözden geçirin.

ÜRÜN BELGELERİ

Teknik Dokümanlar ve Proje Desteği

Ürün seçimi, ekipman entegrasyonu, uyumluluk incelemesi ve tedarik değerlendirmesi için modele özel teknik dokümanlar talep edin.

Bağlantı Belgelerini Talep Et

Veri sayfaları

Elektriksel değerleri, kablo özelliklerini, çalışma koşullarını ve mevcut ürün konfigürasyonlarını bulun.
Boyutlu Çizimler

Entegrasyona başlamadan önce ürün boyutlarını, montaj noktalarını, arayüz yönünü ve gerekli kurulum alanını kontrol edin.
Test ve Sertifikasyon Belgeleri

İstenen ürün modeli, derecelendirme ve sertifika kapsamına uygun test ve sertifikasyon belgelerini kontrol edin.
Proje Gereksinimlerinin Gözden Geçirilmesi

Proje için ürün tipini, elektrik değerini, soğutma yöntemini, kablo konfigürasyonunu, arayüzleri ve doküman gereksinimlerini onaylayın.

SSS

Sıkça Sorulan Sorular

CCS2 ve Tip 2 şarj konektörleri arasındaki fark nedir?
Tip 2 konektörler öncelikle AC şarj için kullanılır ve tek fazlı ve üç fazlı konfigürasyonları destekler. CCS2, DC hızlı şarj için iki DC güç kontağı ekleyerek Tip 2 arayüzüne dayanmaktadır. Doğru seçim öncelikle şarj ekipmanının AC şarj için mi yoksa DC hızlı şarj için mi tasarlandığına bağlıdır.
Doğal soğutmalı ve sıvı soğutmalı CCS2 konnektörler arasında nasıl seçim yapabilirim?
Bu sayfada sunulan konfigürasyonlar için, 400A doğal soğutmalı konnektör sıvı soğutma devresine ihtiyaç duymaz ve daha düşük soğutma sistemi entegrasyon karmaşıklığına sahiptir. 500A sıvı soğutmalı konnektör, aktif sıvı soğutmalı daha yüksek akımlı ekipmanlar için tasarlanmıştır. Seçim yapılırken nominal akım, şarj profili, şarj cihazı soğutma mimarisi, kablo kullanımı ve çalışma koşulları dikkate alınmalıdır. Proje için uyumlu bir sıvı soğutma ünitesi de yapılandırılabilir.
Doğru CCS2 veya Tip 2 ürününü seçmek için hangi bilgilere ihtiyaç duyulmaktadır?
Gerekli voltaj ve akımı, AC faz konfigürasyonunu veya DC soğutma yöntemini, kablo özelliklerini ve uzunluğunu, çalışma koşullarını, kurulum tarafını, montaj veya kablolama gereksinimlerini ve hedef pazarı belirtin. Bu bilgiler, ilgili ürün modelinin ve belge gereksinimlerinin doğrulanmasına yardımcı olur.
Workersbee, projeye özgü kablo, bağlantı ve montaj gereksinimlerini destekleyebilir mi?
Workersbee, ürün tipine göre kablo uzunluğu ve özellikleri, kablolama veya kablo demeti arayüzleri, montaj koşulları, kilitleme gereksinimleri ve gösterge seçeneklerini inceleyebilir. Mevcut değişiklikler, ürün platformuna, elektrik değerine, sertifikasyon kapsamına ve proje gereksinimlerine bağlıdır. Standartlaştırılmış bağlantı arayüzü değişmeden kalır.
Seçilen model için hangi teknik ve sertifikasyon belgeleri mevcuttur?
Mevcut materyaller arasında veri sayfaları, boyut çizimleri, test belgeleri ve sertifikasyon belgeleri yer alabilir. Belge bulunabilirliği ve sertifikasyon kapsamı, ürün modeline ve elektrik derecelendirmesine göre değişiklik gösterir; bu nedenle, proje onaylanmadan önce kesin model, derecelendirme ve sertifika kapsamı teyit edilmelidir.

Elektrikli Araç Konnektör Kontağı Geliştirme veya Eşleştirme Konusunda Yardıma mı İhtiyacınız Var?

Bize bir çizim, fiziksel örnek veya mevcut bir konektör gönderin. Konektör arayüzü, temas fonksiyonu, eşleşen parça ve elinizde bulunan iletken sonlandırma bilgilerini de ekleyin.Gereksinimleri gözden geçireceğiz ve iletişim yapısını, üretim yolunu, numune planını ve ilgili doğrulama unsurlarını belirlemenize yardımcı olacağız.

İletişim Gereksinimlerinizi Görüşün

CCS2 ve Tip 2 Elektrikli Araç Şarj Konnektörleri
