EV Şarj Konnektörü Kontakları

EV Şarj Konnektörü Kontakları

Elektrikli araç şarj konektörü geliştirme ve üretimi için bağımsız kontak pimleri ve soket kontakları.

Elektrikli araç şarj konektörünün kontakları, bir elektrikli araç şarj konektörünün içinde iletken birleşme arayüzünü sağlar. Geometrisi, malzemesi, yüzey işlemi, temas kuvveti ve kablo sonlandırması, akımın veya sinyallerin konektörden nasıl geçtiğini ve birleşme parçalarının nasıl temas ettiğini etkiler.

Workersbee, elektrikli araç konektör üreticileri ve şarj ekipmanı OEM'leri için özel kontak pimleri ve soket kontakları bağımsız bileşenler olarak tedarik etmektedir. Erkek ve dişi konfigürasyonlarda güç, koruyucu topraklama ve sinyal kontakları üretiyoruz.

Çizim, fiziksel örnek veya mevcut konektörden yola çıkarak özel geliştirme desteği sağlıyoruz. Hassas işleme, temas yapılarının üretimi, numune alma ve konektör seviyesinde doğrulama aynı proje iş akışına dahil edilebilir.

Elektrikli Araç Şarj Konnektörünün İçindeki Kontak Noktaları

Bir elektrikli araç şarj konektörü, farklı görevlere sahip çeşitli kontaklar içerir. Büyük güç kontakları şarj akımını taşır. Koruyucu topraklama (PE) kontağı topraklama yolunu sağlarken, daha küçük sinyal kontakları konektör arayüzüne göre kontrol, yakınlık veya iletişim işlevlerini destekler.

Bu kontaklar aynı bileşenin ölçeklendirilmiş versiyonları olarak ele alınamaz. Bir güç kontağı esas olarak elektriksel ve termal yoluyla sınırlıdır, oysa bir sinyal kontağı kararlı eşleşmeye, küçük geometriye ve yüzey koşullarına daha fazla önem verebilir. Konektör gövdesi, kablo iletkeni ve eşleşen kontak da nihai tasarımı etkiler.

Bu farklı konumlar için katı erkek pimler, dişi soket kontakları ve daha küçük yardımcı kontaklar üretebiliriz. Nihai boyutlar ve işlevler, müşterinin konektör tasarımı ve eşleşen parçasına göre onaylanır.

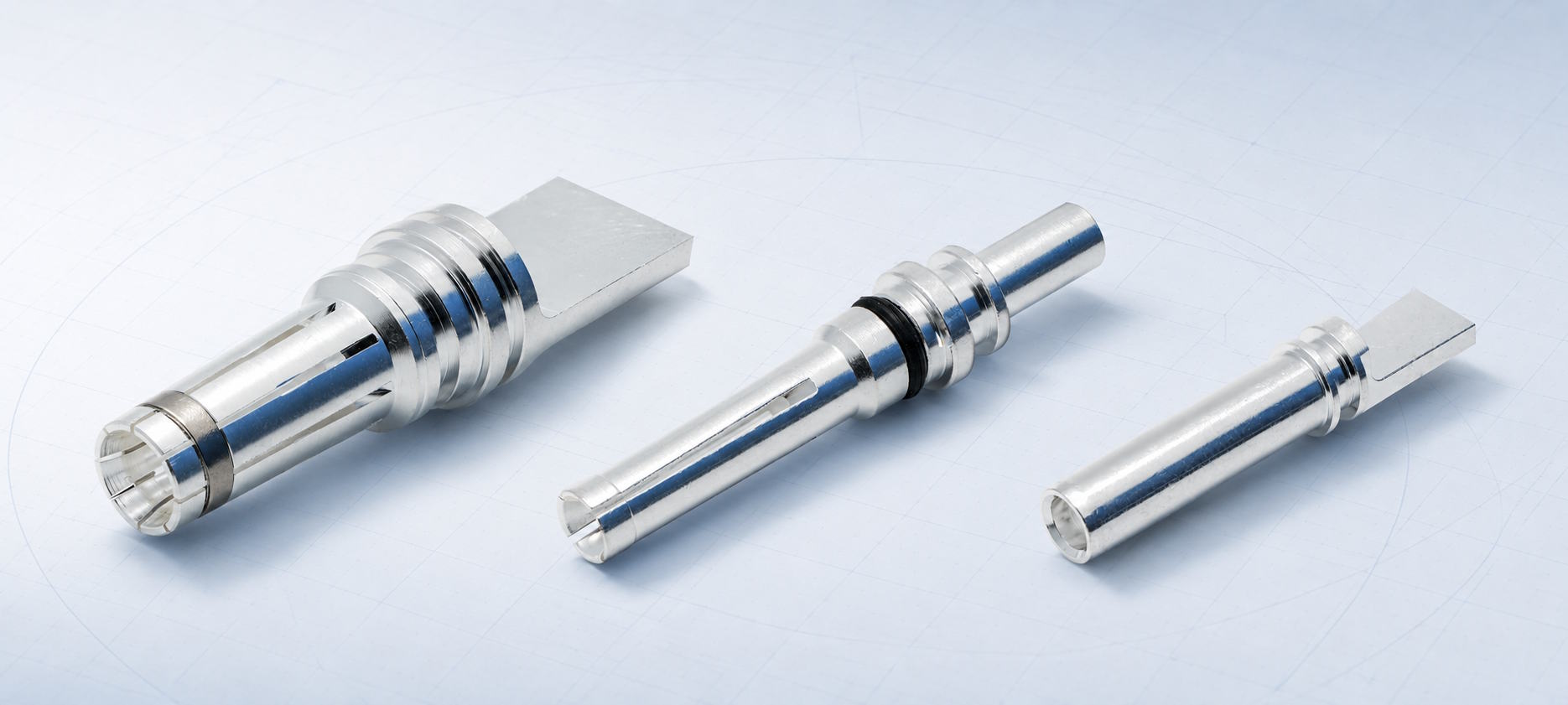

Farklı Konnektör Gereksinimlerine Yönelik İletişim Tasarımları

Bir temas noktasının görünen şekli, tasarımının yalnızca bir parçasıdır. Bağlantı arayüzü, temas kuvvetinin nasıl oluşturulduğunu ve dağıtıldığını belirlerken, arka kısım iletkene bağlanmalı ve konektör düzeneğinin içine oturmalıdır.

Katı, oluklu, taç yaylı, lamelli ve hiperboloid temas yapılarını destekliyoruz. Sıvı soğutmalı konektör projeleri için temas parçaları, gerekli konektör ve soğutma mimarisine göre de geliştirilebilir.

Taç yaylı, lamelli ve hiperboloid yapılar şirket içinde üretilebilir. Uygun yapı, eşleşme geometrisine ve proje koşullarına bağlıdır; yalnızca nominal akıma göre seçilmez.

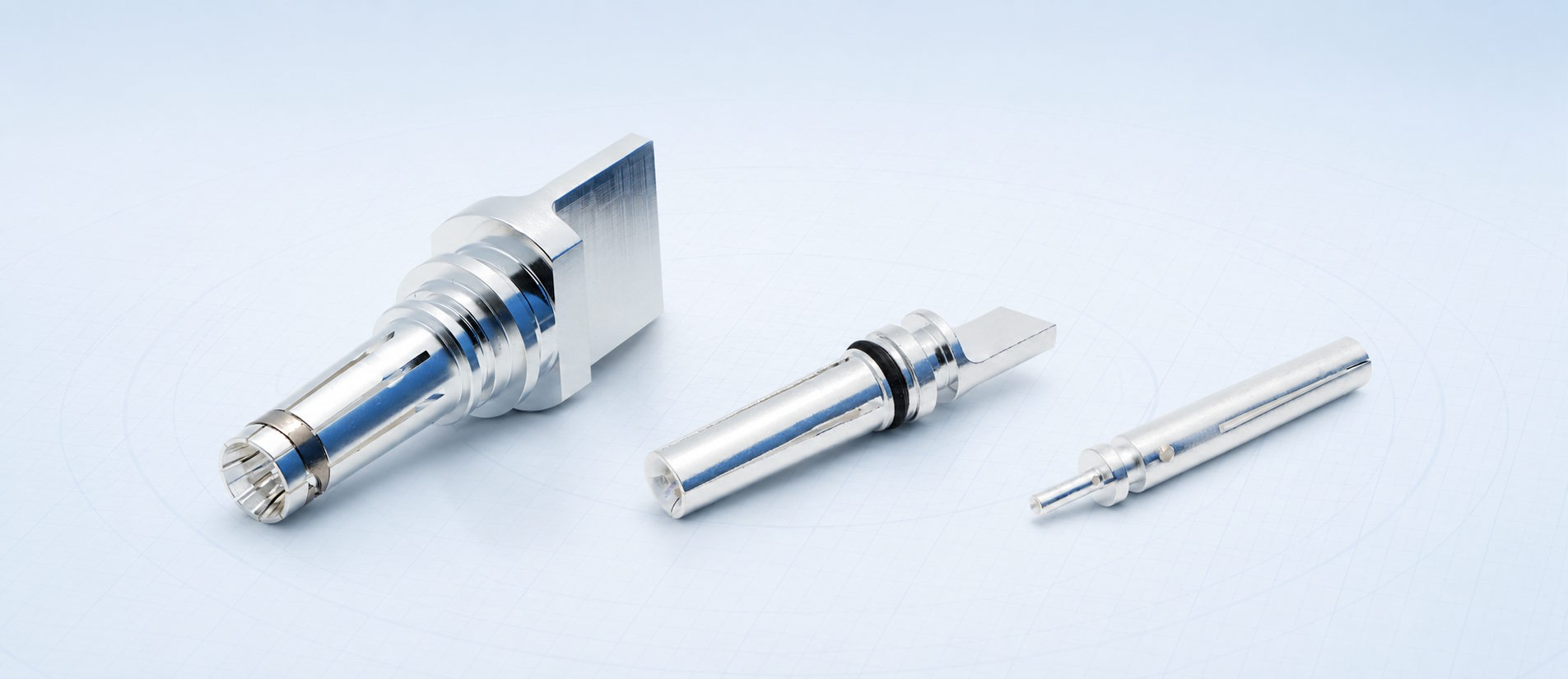

Elektrikli Araç Şarj Arayüzlerinde Kapsama Alanı

Tip 1, Tip 2, CCS1, CCS2, GB/T ve NACS konnektör projeleri için kontak pimleri ve soket kontakları geliştiriyoruz. Bu arayüzler, AC veya DC güç, PE ve sinyal kontaklarının farklı kombinasyonlarını içerdiğinden, kontak seti ilgili konnektör düzenine ve eşleşme geometrisine uygun olmalıdır.

CHAdeMO ve MCS ile ilgili kontaklar, projeye özgü gereksinimler için de geliştirilebilir. Bunlar, standart kontak aralıkları yerine özel projeler olarak ele alınır.

Arayüz kapsamı, bir kontak tasarımının standartlar arasında değiştirilmeden aktarılabileceği anlamına gelmez. Benzer işlevlere sahip kontaklar bile, eşleşme boyutları, tutunma, sızdırmazlık, iletken bağlantısı ve termal koşullar açısından farklılık gösterebilir.

Bu nedenle, üretilebilirliği ve doğrulama planını onaylamadan önce çizimi, numuneyi veya bağlantı elemanını inceliyoruz.

İletişim Performansını Ne Belirliyor?

Elektrik ve Isı Yolu

Akım, iletkenin sonlanma noktası, temas gövdesi ve bağlantı arayüzü üzerinden geçer. Bu noktalardan herhangi birindeki direnç ısı üretir, bu nedenle tasarım yalnızca temel malzeme iletkenliğine göre değil, komple bir yol olarak değerlendirilmelidir.

Temas kesiti, temas basıncı, yüzey durumu, kaplama, iletken bağlantısı ve montaj uyumu, temas direncini ve sıcaklık artışını etkileyebilecek faktörlerdir.

Daha yüksek akım gerektiren projelerde, bağlantı tasarımının konektörün sıcaklık algılama veya sıvı soğutma mimarisine uyum sağlaması da gerekebilir. Bu arayüzler, bağlantı şeklinden varsayılmak yerine konektör entegrasyonu sırasında doğrulanır.

Mekanik Eşleştirme ve Tutma

Kontak, bağlantıdan sonra yeterli basıncı korurken, aşırı güç uygulamadan eşleşen parçaya girmelidir. Yuva, yay veya lamella geometrisi hem yerleştirme kuvvetini hem de elektriksel arayüzün stabilitesini etkiler.

Tutma özellikleri ve contalar, kontağı muhafazanın içindeki amaçlanan konumda tutmalıdır. Bu nedenle oluklar, omuzlar, O-ringler ve arka uç geometrisi, kozmetik işleme detaylarından ziyade montajın işlevsel parçalarıdır.

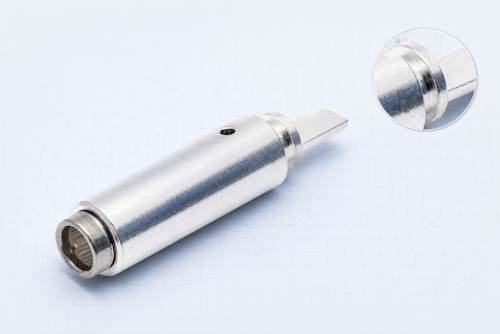

Malzeme ve Yüzey İşlemi

Çizime, elektriksel gereksinimlere, mekanik özelliklere ve üretim sürecine göre seçilen bakır ve bakır alaşımlarından kontaklar üretiyoruz.



Mevcut kaplama seçenekleri şunlardır:

· Gümüş kaplama

· Kalay kaplı

· Nikel kaplama



Kaplama işlemi, harici işleme ortakları tarafından tamamlanır. Son işlem özellikleri ve muayene gereksinimleri, proje dokümantasyonunun bir parçası olarak onaylanır.

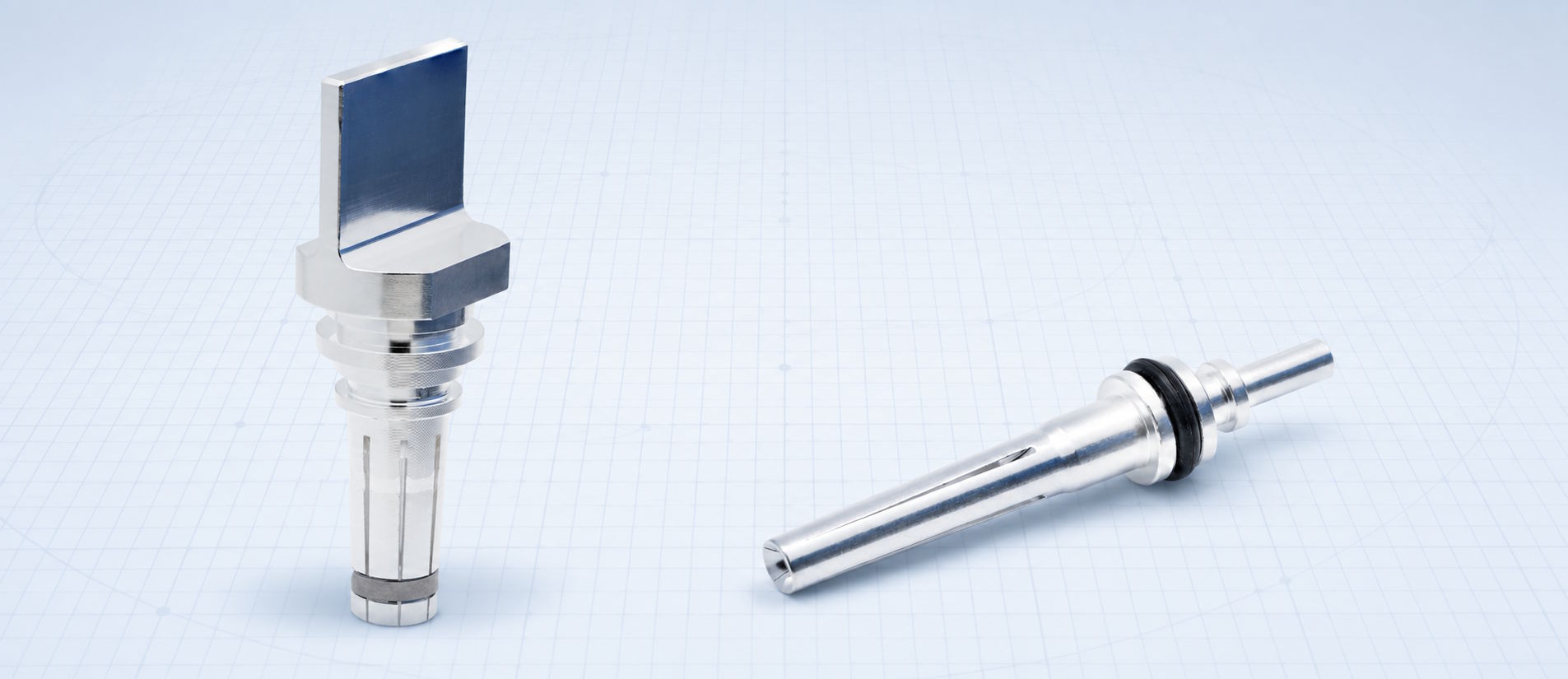

Kablo Sonlandırma ve Montaj Alanı

Kontak ucunun arka kısmı, iletken ve konektörün montaj işlemiyle uyumlu olmalıdır. Ultrasonik kaynak için düz arayüzlerin yanı sıra yuvarlak kaynak uçlarını da destekliyoruz.

İşlenmiş omuzlar, yuvalar, sızdırmazlık olukları ve diğer montaj özellikleri, bağlantı yapısının gerektirdiği yerlere entegre edilebilir.

Bağlantı işleminin sonlandırılması yalnızca kablo boyutuna bakılarak yapılamaz. İletken yapısı, mevcut montaj alanı, birleştirme işlemi, çekme gereksinimleri ve termal yol birlikte değerlendirilmelidir.

Çizimden veya Örnekten Üretilebilir Bir Kontağa

Bir temas projesi, eksiksiz bir çizimle, fiziksel bir temas örneğiyle veya eşleşen bir bileşene ihtiyaç duyan mevcut bir konektörle başlayabilir.

Bağlantı elemanı ve eşleştirme gereksinimleri tanımlanmış ancak bağlantı çizimi henüz tamamlanmamışsa, bağlantı tasarımı konusunda da yardımcı olabiliriz.

Normal gelişim yolu şöyledir:

1. Mevcut referansları inceleyin.
Çizimi, örneği, bağlantı arayüzünü veya eşleşen bileşeni inceleyerek temas fonksiyonunu belirliyoruz.

2. Kritik arayüzleri doğrulayın.
Birleştirme boyutları, tutma, sızdırmazlık, iletken bağlantısı ve mevcut montaj alanı tanımlanır.

3. Malzeme ve üretim kararlarını uyumlu hale getirin.
Temas yapısı, bakır veya bakır alaşımlı malzeme, kaplama, işleme yöntemi ve ikincil işlemler onaylanmıştır.

4. Numuneler üretin ve inceleyin.
Prototip kontaklar, üzerinde anlaşılan boyutlara göre kontrol edilir ve gerektiğinde ilgili bağlantı parçalarıyla birleştirilir.

5. Bağlantı arayüzünü doğrulayın.
Üretim gereksinimleri kesinleşmeden önce, projeye uygun olarak elektriksel, mekanik ve sıcaklık artışı testleri seçilir.

Numune onayının ardından, onaylanmış çizim, üretim süreci ve denetim gereksinimleri seri üretime aktarılabilir.

İlk inceleme için müşterilerin eksiksiz bir doğrulama paketi hazırlamasına gerek yoktur. Genellikle bir çizim, fiziksel örnek veya mevcut bir konektör, temas fonksiyonu ve amaçlanan iletken bağlantısı ile birlikte teknik görüşmeye başlamak için yeterlidir.

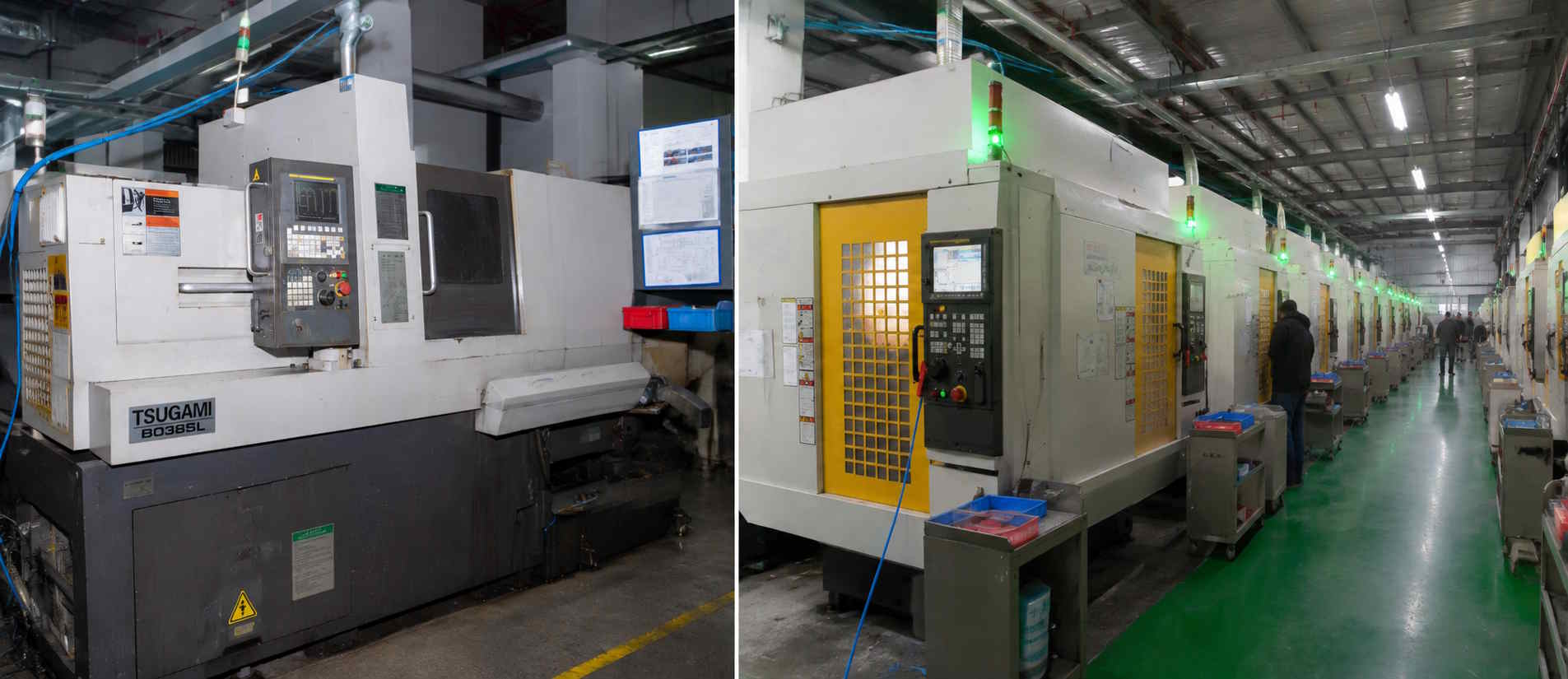

Elektrikli Araç Konnektör Kontakları için Hassas Üretim

Elektrikli araç konektör kontakları genellikle tornalanmış yüzeyleri, derin iç yapıları, olukları, yuvaları, çapraz delikleri ve arka bağlantı geometrisini kompakt bir parçada birleştirir. Bu özellikler arasındaki ilişkinin korunması, eşleşme, sızdırmazlık ve montaj için önemlidir.

Hassas imalat operasyonumuz, iki üretim üssünde bulunan 66 adet İsviçre tipi CNC torna tezgahı ve 27 adet FANUC işleme merkezini içermektedir.

Parçaya bağlı olarak, tornalama, frezeleme, delme ve kanal açma işlemleri, ana ve yardımcı iş milleri de dahil olmak üzere tek bir işleme dizisinde birleştirilebilir. Yay ve lamelli temas elemanları için damgalama ve şekillendirme işlemleri de mevcuttur.

Destekleyici süreçler şunları içerir:

· Çapak alma

· Manyetik ve titreşimli yüzey işleme

· Kum püskürtme

· Ultrasonik temizlik

· Dış elektrokaplama ve yüzey işleme

Üretim rotası, her bir bileşene aynı işlemi uygulamak yerine, temas geometrisi, numune gereksinimleri ve beklenen hacme göre seçilir.

Workersbee, ISO 9001 ve IATF 16949 sertifikalarına sahip kalite yönetim sistemleri işletmektedir. Bunlar şirket düzeyinde üretim sistemi sertifikalarıdır. Uygulanabilir konektör standartları ve ürün düzeyindeki uyumluluk gereksinimleri, her proje için ayrı ayrı incelenmelidir.

Muayene ve Konnektör Seviyesi Doğrulama

Parça incelemesi, montaj ve birleştirme işlemlerini kontrol eden boyutlar ve özelliklerle başlar. Çizime bağlı olarak, bu şunları içerebilir:

· Dış ve iç çaplar

· Toplam uzunluk

· Oluklar ve omuzlar

· Slotlar ve açılışlar

· Eşmerkezlilik

· Yüzey durumu

· Kaplama kalınlığı

Muayene kaynaklarımız arasında video ölçüm cihazları, yüzey pürüzlülüğü test cihazları, kaplama kalınlığı ölçüm cihazları, mikroskoplar ve otomatik boyutlandırma muayene ve sıralama ekipmanları bulunmaktadır.

Üretim parçası için uygun olduğunda, iç çap ve toplam uzunluk gibi özelliklere otomatik denetim uygulanabilir.

Boyutsal incelemenin ötesinde, düzenli olarak aşağıdaki konularda destek sağlıyoruz:

· Temas direnci testi

· Yerleştirme ve geri çekme kuvveti testi

· İletişimi sürdürme testi

· İletken çekme testi

· Sıcaklık artışı testi

· Konnektör montajı ve uyum doğrulaması

Test kombinasyonu ve kabul kriterleri, belirli temas noktası ve bağlantı elemanı için kararlaştırılmıştır.

Bir bağlantı noktası boyut kontrolünden geçebilir ancak birleştirme veya sıcaklık artışı değerlendirmesinden sonra yine de ayarlama gerektirebilir. Bu nedenle, proje gerektirdiğinde bağlantı noktası seviyesinde doğrulama da dahil edilir.

Projenize Başlamamıza Yardımcı Olacak Bilgiler

En kullanışlı başlangıç ​​noktası aşağıdakilerden biridir:

· 2 boyutlu veya 3 boyutlu bir temas çizimi

· Fiziksel temas örneği

· Mevcut bir şarj konektörü ve ona karşılık gelen parça.

Lütfen ayrıca bağlantı arayüzünü, kontağın güç, PE veya sinyalizasyon için kullanılıp kullanılmadığını ve iletkene nasıl bağlandığını da belirtin.

Hedef numune miktarı ve beklenen üretim talebi, üretim rotasını planlamamıza yardımcı olur, ancak ilk teknik incelemeye başlamak için gerekli değildir.

Tasarım ilerledikçe, malzeme kalitesi, kaplama gereksinimleri, elektriksel koşullar, mekanik kuvvet gereksinimleri, sızdırmazlık detayları ve doğrulama kriterleri mühendislik ekibimizle teyit edilebilir.

EV Şarj Konektörü İletişim Sıkça Sorulan Sorular

Workersbee fiziksel bir örnekten kontak üretebilir mi?

Evet. Bir proje, bir çizim, fiziksel örnek veya mevcut bir konektörle başlayabilir. Üretim ve doğrulama yolunu onaylamadan önce, eşleşme geometrisini, temas fonksiyonunu, tutunmayı, sonlandırmayı ve montaj alanını inceliyoruz.

Hem erkek pim hem de dişi soket kontakları üretiyor musunuz?

Evet. Güç, PE ve sinyal konumları için erkek pim kontakları, dişi soket kontakları ve daha küçük yardımcı kontaklar üretiyoruz.

Hangi temas yapıları mevcuttur?

Mevcut yapılar arasında katı, oluklu, taç yaylı, lamelli ve hiperboloid kontakların yanı sıra sıvı soğutmalı konektör projeleri için geliştirilmiş kontaklar da bulunmaktadır.

Hangi elektrikli araç şarj arayüzlerini destekleyebiliyorsunuz?

Düzenli kapsam, Tip 1, Tip 2, CCS1, CCS2, GB/T ve NACS'yi içerir. CHAdeMO ve MCS ile ilgili temaslar, projeye özgü gelişmeler olarak ele alınır.

Hangi malzemeler ve kaplama seçenekleri mevcuttur?

Kontaklar, çizime ve uygulamaya göre bakır ve bakır alaşımlarından üretilebilir. Gümüş kaplama, kalay kaplama ve nikel kaplama seçenekleri mevcuttur. Temel malzeme ve kaplama gereksinimleri her proje için ayrı ayrı teyit edilir.

Workersbee hangi sonlandırma konfigürasyonlarını üretebilir?

Ultrasonik kaynak için tasarlanmış düz temas uçlarını ve yuvarlak kaynak uçlarını destekliyoruz. Diğer tutma, sızdırmazlık ve montaj özellikleri, konektör tasarımından incelenebilir.

Üretim öncesinde numune sağlayabilir misiniz?

Evet. Üretim gereksinimleri kesinleşmeden önce, boyut kontrolü, konektör montajı ve üzerinde anlaşmaya varılan elektriksel, mekanik veya sıcaklık artışı testleri için numuneler üretilebilir.

Onaylanmış bir numune seri üretime aktarılabilir mi?

Evet. Numune onaylandıktan ve çizim, üretim süreci ve denetim gereksinimleri teyit edildikten sonra, ilgili taraf, üzerinde anlaşılan proje şartları doğrultusunda seri üretime geçebilir.

Bir sözleşme projesine hangi testler dahil edilebilir?

Biz rutin olarak boyut kontrolü, temas direnci, takma ve çıkarma kuvveti, tutma kuvveti, iletken çekme, sıcaklık artışı ve konektör montajı ve uyum doğrulaması konularında destek sağlıyoruz.

Uygulanacak yöntemler ve kabul kriterleri her proje için ayrı ayrı tanımlanır.
