Yüksek akım her şeyi değiştirir. CCS2 Site, uzun mesafelerde 300 amperlik aralığın ötesine geçmeyi hedefliyor; asıl kısıtlamalar ısı, kablo ağırlığı ve sürücü ergonomisi oluyor. Sıvı soğutmalı konnektörler, ısıyı temas noktasından ve kablo çekirdeğinden uzaklaştırarak kulpun kullanılabilir kalmasını ve gücün kesintisiz kalmasını sağlıyor. Bu kılavuz, anahtarın ne zaman mantıklı olduğunu, donanımda nelere dikkat edilmesi gerektiğini ve düşük kesinti süresiyle nasıl çalıştırılacağını açıklıyor.
Yüksek akımda gerçekte ne kırılır?
– I²R kaybı, kontaklarda ve iletken boyunca sıcaklığı artırır.
– Kalın bakır direnci azaltır ancak kabloyu ağır ve sert yapar.
– Ortam sıcaklığı ve ardışık seanslar birikiyor; öğleden sonraki kuyruklar mermilerin limitlerini aşıyor.
– Konnektör aşırı ısındığında, kontrol cihazının performansı düşer; oturumlar uzar ve yuvalar tekrar açılır.
Doğal soğutmanın hala kazandığı yerler
Doğal soğutmalı kulplar, orta güçte ve daha soğuk iklimlerde iyi performans gösterir. Pompa ve soğutma sıvısı gerektirmezler. Bakımı daha kolaydır ve yedek parçaları daha ucuzdur. Bunun bedeli, sıcak mevsimlerde veya ağır hizmet koşullarında sürekli akımdır.
Sıvı soğutma sorunu nasıl çözer?

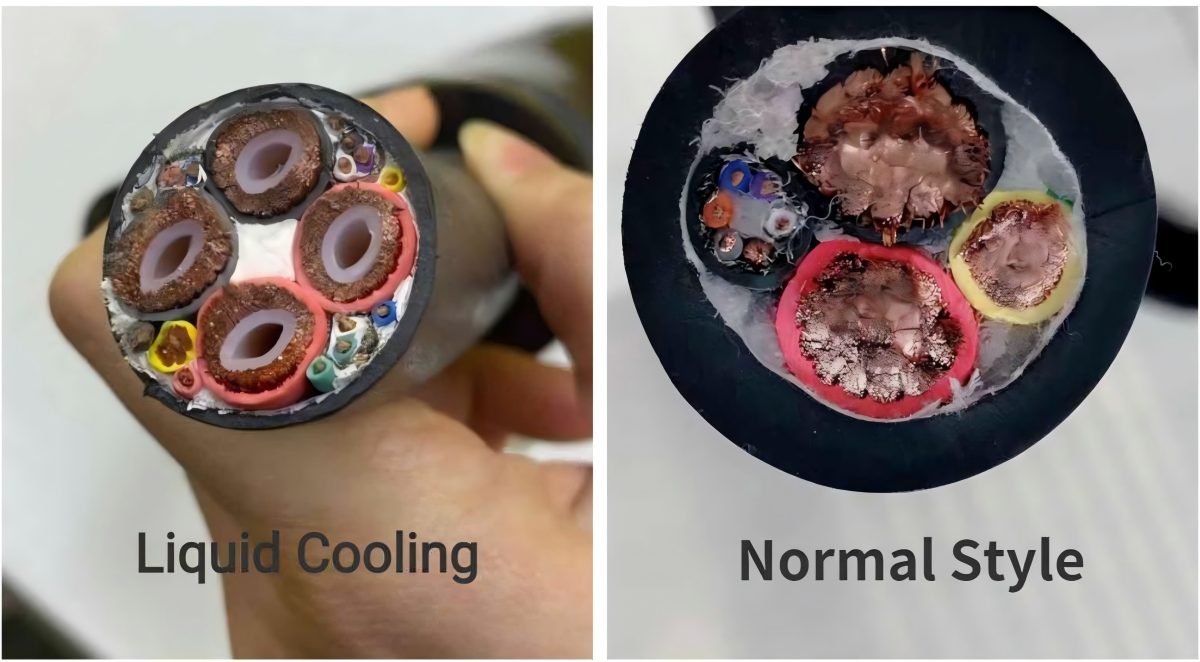

Sıvı soğutmalı bir CCS2 konnektörü, soğutma sıvısını kontak setinin yakınından ve kablo çekirdeğinden geçirir. Isı, sürücünün elinden değil, bakırdan çıkar. Tipik montajlarda, güç pinlerinde ve kabloda sıcaklık algılama, akış/basınç izleme ve güvenli kapatmaya bağlı sızıntı tespiti bulunur.
Karar matrisi: Sıvı soğutmalı CCS2'ye ne zaman geçilmeli?
Hedef akım (sürekli) | Tipik kullanım durumu | Kablo kullanımı ve ergonomi | Gün boyunca termal marj | Soğutma seçimi |
≤250 A | Kentsel hızlı şarj cihazları, düşük bekleme süresi | Hafif, kolay | Çoğu iklimde yüksek | Doğal |
250–350 A | Karışık trafik, orta düzeyde ciro | Yönetilebilir ama daha kalın | Orta; sıcak mevsimleri izleyin | Doğal veya Sıvı (iklime/göreve bağlı) |
350–450 A | Otoyol kavşakları, uzun süreli yerleşim, sıcak yazlar | Doğal olarak ağır; yorgunluk artıyor | Soğutma olmadan düşük; erken derecelendirme | Sıvı soğutmalı |
≥500 A | Amiral gemisi koyları, filo şeritleri, zirve etkinlikler | İnce, esnek kabloya ihtiyaç duyar | Aktif ısı giderimi gerektirir | Sıvı soğutmalı |
Workersbee CCS2 sıvı soğutmalı sisteme genel bakış
– Akım sınıfları: 300 A / 400 A / 500 A sürekli, 1000 V DC’ye kadar.
– Sıcaklık artış hedefi: < Belirtilen test koşulları altında terminalde 50 K.
– Soğutma döngüsü: yaklaşık 3,5–8 bar'da tipik 1,5–3,0 L/dak akış; 5 m'lik bir kablo için yaklaşık 2,5 L soğutma sıvısı.
– Isı çıkarma referansı: yaklaşık 170 W @300 A, 255 W @400 A, 374 W @500 A (yayınlanan veriler daha yüksek amper senaryolarının mühendisliğini desteklemektedir).
– Çevresel: IP55 sızdırmazlık; çalışma aralığı -30 °C ile +50 °C; kulptaki akustik çıkış 60 dB'nin altındadır.
– Mekanik: 100 N'un altında çiftleşme kuvveti; mekanizma 10.000'den fazla çevrim için test edilmiştir.
– Malzemeler: gümüş kaplamalı bakır terminaller; dayanıklı termoplastik muhafazalar ve TPU kablo.
– Uyumluluk: CCS2 EVSE sistemleri ve IEC 62196-3 gereklilikleri için tasarlanmıştır; TÜV/CE.
– Garanti: 24 ay; OEM/ODM seçenekleri ve yaygın kablo uzunlukları mevcuttur.
Sürücüler ve operatörler neden farkı hissediyor?
– Daha ince dış çap ve daha düşük bükülme direnci, SUV, minibüs ve kamyonlardaki portlara erişimi iyileştirir.
– Daha soğuk gövde sıcaklıkları, yeniden fiş takma ve başarısız çalıştırmaları azaltır.
– Ekstra termal tavan boşluğu, ayarlanan gücün öğleden sonraki en yoğun zamanlarda daha düz kalmasını sağlar.
Güvenilirlik ve hizmet, basit tutuldu
Sıvı soğutma, pompalar, contalar ve sensörler ekler, ancak tasarım seçimleri arıza süresini düşük tutar. Workersbee, sahada değiştirilebilir aşınma parçalarına (contalar, tetik modülleri, koruyucu kılıflar), erişilebilir sıcaklık ve soğutma suyu sensörlerine, arıza öncesi sızıntı yollarına ve belgelenmiş tork adımlarına odaklanır. Teknisyenler, tüm kablo demetini çekmeden hızlı bir şekilde çalışabilirler. İki yıllık garanti ve 10.000'den fazla çiftleşme döngüsüne sahip tasarım, kamusal alandaki göreve uygundur.
Yüksek güçlü bölmeler için devreye alma notları
Önce en sıcak körfezi devreye alın. Temas ve kablo çekirdek sensörlerini haritalayın; ofsetleri kalibre edin.
Aşama 200 A, 300 A ve hedef akımda tutulur; ortam sıcaklığından tutma kabuğuna kadar ΔT kaydedilir.
Kontrolörde akım-soğutma sıvısı eğrilerini ayarlayın ve pencereleri artırın; zarif konikliği etkinleştirin.
Üç sayıyı izleyin: temas sıcaklığı, kablo giriş sıcaklığı ve akış.
Uyarı politikası: Sürüklenme (aynı akımda yükselen ΔT) için “sarı”, akış olmaması, sızıntı veya aşırı sıcaklık için “kırmızı”.
Saha kiti: önceden doldurulmuş soğutma sıvısı paketi, O-ringler, tetik modülü, sensör çifti, tork tablosu.
Haftalık değerlendirme: Güç tutma süresini ortama göre değerlendirin; bir şerit daha erken ısınırsa bölmeleri değiştirin.
CCS2 sıvı soğutmalı konnektörler için alıcı puan tablosu
Bağlanmak | Neden önemli? | İyi görünmenin ne demek olduğunu |
Sürekli akım derecesi | Oturum süresini artırır | Sıcak havalarda hedef amperleri bir saat boyunca korur |
Davranışı artırın | Zirvelerin kontrol ve toparlanmaya ihtiyacı vardır | Belirtilen güçlendirme süresi artı otomatik kurtarma penceresi |
Kablo çapı ve kütlesi | Ergonomi ve erişim | İnce, esnek, gerçek tek elle kullanılabilen eklenti |
Sıcaklık algılama | Kontakları ve plastikleri korur | Pimlerde ve kablo çekirdeğinde sensörler |
Soğutma sıvısı izleme | Güvenlik ve çalışma süresi | Akış + basınç + sızıntı tespiti + kilitlemeler |
Servis edilebilirlik | Onarım için ortalama süre | Contaları, tetikleyicileri ve sensörleri dakikalar içinde değiştirin |
Çevresel sızdırmazlık | Hava durumu ve yıkamalar | Test edilmiş drenaj yollarıyla IP55 sınıfı |
Belgeleme | Saha hızı ve tekrarlanabilirlik | Resimli tork adımları ve yedek parça listesi |
Termal gerçeklik kontrolü
İki koşul, iyi donanımları bile zorlar: yüksek ortam sıcaklığı ve yüksek görev döngüsü. Sıvı soğutma olmadan, kontrol cihazının kontakları korumak için daha erken güç azaltması gerekir. Sıvı soğutmalı bir CCS2 kolu kullanmak, tesisin hedef akımı daha uzun süre sürdürmesini, kuyrukları kısaltmasını ve bölme başına geliri dengelemesini sağlar.
İnsan faktörleri
Sürücüler, bir siteyi ne kadar hızlı takıp uzaklaşabileceklerine göre değerlendirir. Sert bir kablo veya sıcak bir gövde onları yavaşlatır ve hata oranlarını artırır. İnce, sıvı soğutmalı kablolar, bağlantı noktalarına erişimi kolaylaştırır ve doğal, rahat bir takma açısı sağlar.
Uyumluluk ve standartlar
CCS2 sinyalizasyonu aynı kalır; değişen şey ısı yolu ve izlemedir. Sıcaklık artışı, gövde sıcaklığı ve arıza yönetimi konusunda kabul oluşturun. Denetimleri ve mevsimsel ayarları desteklemek için akım, ortam, temas sıcaklığı ve koniklik noktalarının bölme bazında kayıtlarını tutun.
Sadece sermaye harcamaları değil, sahip olma maliyeti
Sık sık azaltma, uzun oturumlar ve kısa devreler nedeniyle donanımdan sağladığı tasarruftan daha fazla maliyete yol açar. En yüksek ortam sıcaklığındaki depolarınızdaki oturum süresini, sık yapılan değişimler için harcanan teknik süreyi, sarf malzemelerini (soğutma sıvısı, kullanılıyorsa filtreler) ve çeyrek başına düşen plansız kesinti saatlerini hesaba katın. Yüksek performanslı hub'lar için, sıvı soğutmalı konnektörler verim ve öngörülebilirlik açısından öne çıkıyor.
Workersbee'nin uyduğu yer
Workersbee'nin sıvı soğutmalı CCS2 sapı Sahada erişilebilir sensörler, hızlı değiştirilebilir contalar, sessiz kavrama ve teknisyenler için net tork adımlarıyla, sabit yüksek akım ve kolay bakım için üretilmiştir. Entegrasyon notları arasında debi (1,5–3,0 L/dak), basınç (yaklaşık 3,5–8 bar), soğutma devresi için 160 W'ın altındaki güç tüketimi ve kablo uzunluğu başına tipik soğutma sıvısı hacmi yer alır. Bu, tesislerin amiral gemisi bölmelerini hızla devreye almalarına ve sıcak mevsimlerde hacimli kablolara geçmeden güç sağlamalarına yardımcı olur.
SSS
Sıvı soğutmayı hangi akımda düşünmeliyim?
Planınız 300 amper veya üzeri aralıkta sürekli akım gerektirdiğinde veya ikliminiz ve görev döngünüz kabuk sıcaklıklarını artırdığında.
Sıvı soğutmanın bakımı zor mudur?
Parçalar eklenir, ancak iyi tasarımlar alışılmış değişiklikleri hızlı bir şekilde gerçekleştirir. Şantiyede küçük bir kit bulundurun ve eşikleri kaydedin.
Sürücüler farkı fark edecek mi?
Evet. Daha ince kablolar ve daha serin tutacaklar, fişlerin daha hızlı takılmasını sağlar ve hatalı başlatmaları azaltır.
Bölmeleri karıştırabilir miyim?
Evet. Birçok tesis, yoğun trafik için birkaç sıvı soğutmalı şerit işletiyor ve orta düzeyde talep için doğal soğutmalı şeritler bulunduruyor.
