NEMA 14-50

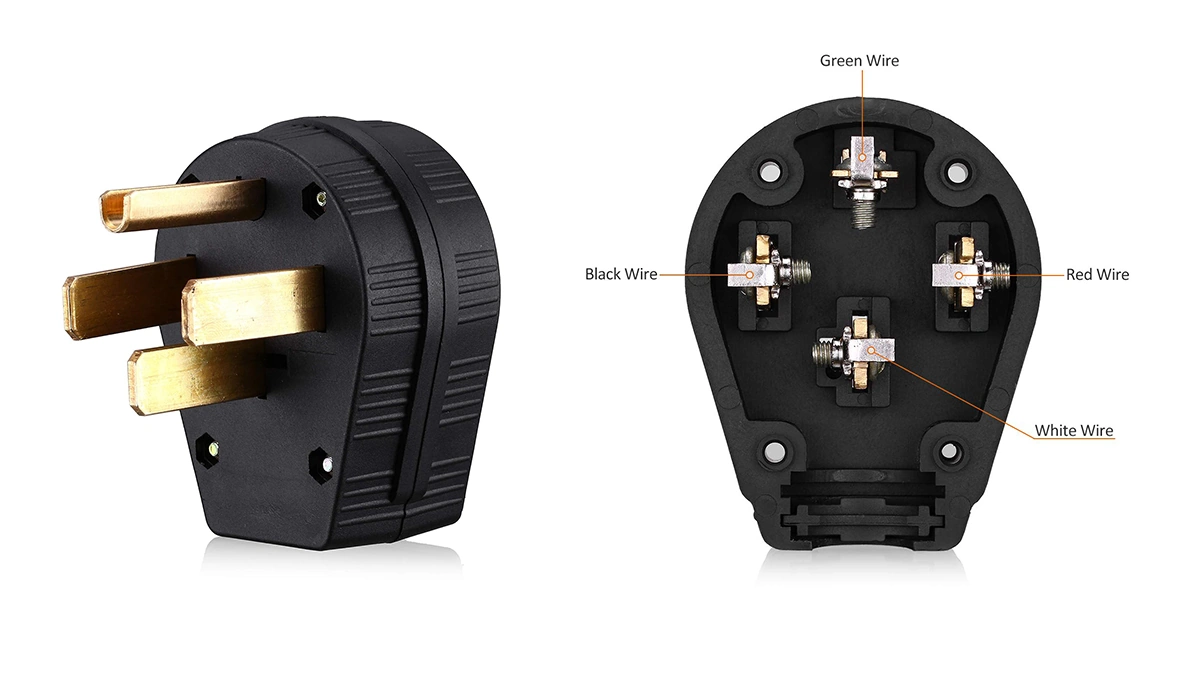

NEMA 14-50 priz, Kuzey Amerika'da taşınabilir elektrikli araç şarjı için kullanılan en yaygın yüksek kapasiteli duvar prizlerinden biridir. Sağlam bir kurulum olabilir, ancak sorunların çoğu elektrikli araç veya şarj cihazından değil, bağlantı noktasından kaynaklanır. Hangi priz tipine sahip olduğunuzdan emin değilseniz, şunlarla başlayın: Taşınabilir Elektrikli Araç Şarj Cihazı Güç Fişi Kılavuzu.  NEMA 14-50 prizi nedir?NEMA 14-50, 240V şebeke gerilimi için tasarlanmış 4 uçlu bir prizdir. Gerçek evlerde genellikle elektrikli araç şarjı için garajlarda, aletler için atölyelerde ve bazen de karavanlarda kullanılır. Standart bir ev prizine kıyasla daha yüksek güç için tasarlanmıştır, ancak yine de kurulum kalitesine ve fişin ne kadar sıkı oturduğuna bağlıdır.   En çok nerede ortaya çıkıyor·Ev garajları ve giriş yolları (özel elektrikli araç prizi montajı)·Atölyeler (ortak elektrik devreleri yaygındır)·Karavan tipi kurulumlar (bazen elektrikli araç şarjı için yeniden tasarlanmış) Aynı priz etiketi, gerçek dünyada aynı istikrarı garanti etmez. Kablo güzergahı, priz kalitesi ve arkasındaki devre, plastik ön panelden daha önemlidir.  Şantiyede NEMA 14-50 nasıl tanımlanır?4 yuvalı bir düzen arayın. Birçok priz 14-50 arasında numaralandırılmıştır. Priz girintili, boyalı, çatlak veya gözle görülür şekilde gevşekse, bunu bir uyarı işareti olarak değerlendirin. Sıkıca oturmayan bir fiş, daha düşük şarj hızından daha büyük bir risktir.  İlk şarj seansından önce neleri teyit etmelisiniz?Bu, çoğu arızayı önleyen kısa bir listedir. Kablolama veya priz durumu konusunda emin değilseniz, uzun süreli kullanım öncesinde kurulumu onaylaması için lisanslı bir elektrikçiye danışın.Onaylanacak olanlarKaçınmaya çalıştığınız şeyPratik ipucuTam oturuyor (tamamen yerleşiyor, sallanma yok)Temas noktasındaki ısıFiş gevşekse, durun ve önce prizi tamir edin.Devre kesici derecesi (biliniyorsa)Gereksiz arızalar veya aşırı yüklenmeDoğrulama yapamıyorsanız, daha düşük bir akım ayarıyla başlayın.Özel devre mi yoksa paylaşımlı devre mi?Diğer cihazlardan kaynaklanan gizli yükOrtak güzergahlar öngörülemeyen yolculuklara yol açar.Çıkış durumu (renk solması yok)Yüksek direnç ve aşırı ısınmaHerhangi bir kızarma veya erime, işlemin durdurulması anlamına gelir.Kablo yönlendirme ve gerilim azaltmaFişi kısmen dışarı çekmekKabloyu destekleyin, fişe yandan yük bindirmeyin.   Ne kadar şarj hızı beklemeliyim?Taşınabilir şarj cihazları genellikle akımı ayarlamanıza veya sınırlamanıza olanak tanır. Uzun süreli şarj seanslarında, elektrikli araç şarjı genellikle sürekli bir yük olarak değerlendirilir, bu nedenle kullanılabilir akım genellikle sigorta değerinin altındadır. Emin değilseniz, daha düşük bir değerle başlayın, fişin soğuk kaldığından emin olun, ardından değeri artırın. Gece boyunca şarj ederken, en yüksek hızdan ziyade istikrar daha önemlidir.  Sık karşılaşılan sorunlar ve genellikle ne anlama geldikleriSıcak fiş ucu: Fiş ucundaki sıcaklık, kontaklarda direnç olduğunun bir işaretidir. Durdurun, soğumasını bekleyin ve bağlantıyı kontrol edin. Eğer bu durum tekrarlanırsa, priz veya fiş sağlam bir bağlantı kurmuyor demektir. Rastgele devre kesici arızaları: Bu durum genellikle ortak bir devreye, zayıf bir prize veya aşırı koruma sağlayan bir devre kesiciye işaret eder. Akımı düşürün ve tekrar test edin. Eğer hala devre kesici atıyorsa, tesisatın kontrol edilmesi gerekiyor. Şarj işlemi sorunsuz başlıyor, sonra yavaşlıyor veya duruyor: Birçok taşınabilir şarj cihazı, ısıyı veya kararsız girişi algıladığında çıkış gücünü azaltır. Bu, şarj cihazının görevini yerine getirmesidir. Daha yüksek akım zorlamak yerine, sorunun kaynağını düzeltin. Adaptörlere sık sık ihtiyaç duyulması: Adaptörler temas noktaları ekler. Isının oluşmaya başladığı yer temas noktalarıdır. Sürekli adaptöre ihtiyaç duyuyorsanız, bu fiş setinin kullandığınız yerlerle uyumlu olmadığının bir işaretidir. Basit bir kurulum akışı1.NEMA 14-50 olduğundan ve fişin sıkıca oturduğundan emin olun.2.Devre temel özelliklerini doğrulayın (varsa devre kesici değerleri, özel mi yoksa paylaşımlı mı olduğu).3.İlk seans için muhafazakar bir akım belirleyin.4.İlk 15-20 dakika boyunca fişin ucunu gözlemleyin.5.Eğer kararlıysa, bu ayarı bu site için varsayılan ayar olarak bırakın.  Sürprizleri azaltan fiş kiti seçenekleriİyi bir şarj seti, dünyadaki her türlü fişi içeren bir çanta değildir. Gerçek şarj ortamlarınızı kapsayan en küçük settir.·Garaj/atölye kullanımı için birincil bir NEMA 14-50 priz yolu ayırın.·Gerilme yaratmadan ulaşacak uzunlukta bir kablo seçin.·Adaptörleri üst üste koymaktan kaçının.·Uzatma kablolarını bir plan olarak değil, son çare olarak düşünün.  Çok bölgeli projeler için, değiştirilebilir güç fişlerine sahip bir şarj cihazı, saha kurulumunu basitleştirebilir. Saha onay sürecinizi standartlaştırarak ekiplerin doğaçlama çözümlere başvurmasını önleyin. Değiştirilebilir güç fişlerine sahip taşınabilir bir şarj cihazı, çok lokasyonlu kurulumların tutarlı kalmasına yardımcı olur. Uyumsuz prizlerden ve son dakika çözümlerinden kaynaklanan zaman kaybını azaltır.  Farklı bir yaklaşım daha mantıklı olduğundaEğer priz sık sık ve uzun süreli kullanımlar için kullanılacaksa, aynı prizi tekrar tekrar zorlamak yerine genellikle daha sağlam, amaca yönelik tasarlanmış bir kurulum en iyi çözümdür. Taşınabilir şarj cihazı kullanırken bile amacınız tekrarlanabilirliktir. Kablo koruması, gerilim azaltma ve bağlantıyı stabil tutan, sahaya hazır aksesuarlar için Workersbee EV Kablo ve Parçaları, daha temiz ve güvenli bir kurulumu destekleyebilir.  SSSNEMA 14-50 kablosunu günlük şarj için kullanabilir miyim?Evet, eğer priz kaliteli ise, fiş sıkıca oturuyorsa ve devre uzun süreli kullanım için uygunsa. Günlük kullanım, zayıf prizleri hızla ortaya çıkarır, bu nedenle ilk kullanımları izleyin ve fiş ucu ısınırsa veya bağlantı gevşerse kullanmayı bırakın. Orta düzeyde akım kullanıldığında bile fiş neden ısınıyor?Çoğu vaka temas direncinden kaynaklanır: aşınmış veya gevşek bir priz, zayıf temas basıncı veya tam oturmayan bir fiş. Durdurun, soğumasını bekleyin, ardından sallanma, renk değişimi veya gevşek oturma olup olmadığını kontrol edin. Isınma tekrarlarsa, prizin kullanımına devam edilmeden önce onarılması veya değiştirilmesi gerekir. Yeni bir NEMA 14-50 priz için başlangıç ​​akımı olarak ne kadar değer kullanmalıyım?İlk seans için temkinli başlayın, ardından fiş ucunun soğuk kalmasından ve bağlantının sağlam olmasından sonra ayarı artırın. 15-20 dakika sonra tekrar kontrol edin, çünkü erken ısınma genellikle bağlantı noktası sorunundan kaynaklanır. Devre detaylarını doğrulayamıyorsanız, ayarı temkinli tutun. Şarj etmeye devam etmek yerine prizi ne zaman tamir etmeliyim?Şu durumlardan herhangi biri meydana gelirse durun: fiş gevşek hissediliyorsa, fiş ucu ısınıyorsa, renk değişimi veya erime görüyorsanız veya fişe dokunduğunuzda priz kapağı yerinden oynuyorsa. Bunlar, yalnızca düşük akımla düzelmeyen bağlantı noktası sorunlarıdır.

Taşınabilir elektrikli araç şarj cihazları her yerde aynı şekilde prize takılmaz. Bulunduğunuz yerdeki duvar prizi, hangi fişe ihtiyacınız olduğunu, bağlantının ne kadar istikrarlı olduğunu ve uzun süreli kullanımlar için kurulumun ne kadar pratik olacağını belirler. Priz tipinizi zaten biliyorsanız, doğrudan Fiş indeks tablosuna gidin. Bilmiyorsanız, aşağıdaki kurulum bölümlerinden başlayın.  Fiş indeks tablosuDurumunuza uygun sayfayı bulmak için bu tabloyu kullanın.Şarj ettiğiniz yerMuhtemelen göreceğiniz şeyEn uygun yaklaşımOnaylanacak olanlarEn iyi sonraki makaleKuzey Amerika garajı / atölyesiNEMA prizi (yüksek kapasiteli)Ayrı bir priz yolu kullanın.Priz bağlantısı + özel devreNEMA 14-50 kılavuzu / NEMA 6-50 ve 14-50Tek fazlı erişime sahip sanayi sitesiIEC 60309 MaviYerinde kullanıma hazır fişleri standartlaştırınPriz üzerindeki değer (16A/32A)IEC 60309 Mavi 16A ve 32A KarşılaştırmasıÜç fazlı erişime sahip sanayi sitesiIEC 60309 KırmızıSeçmeden önce yapılandırmayı onaylayın.Renk + derecelendirme etiketi + priz düzeniIEC 60309 Kırmızı 3 fazlıAB ev prizleriSchuko (E/F Tipi)Geçici kullanım, muhafazakar yaklaşımSoket uyumu + seans süresiSchuko kontrol ediyorAdaptörleri veya uzatma kablolarını göz önünde bulundurarakKarışıkNet sınırlar kullanın, üst üste binmekten kaçının.Bağlantı sıkılığı + uçlarda ısıGüvenlik sınırları sayfasıBirleşik Krallık ev tipi prizlerG TipiGeçici kullanım, muhafazakar yaklaşımSoket uyumu + seans süresiBirleşik Krallık G Tipi kılavuzu   Kuruluma göre fiş tipleriKuzey Amerika satış noktaları (NEMA)Kuzey Amerika'da taşınabilir elektrikli araç şarj cihazları genellikle garaj veya atölye prizlerine takılır. Asıl risk bağlantı noktasındadır: Aşınmış veya gevşek bir priz, devre sağlam görünse bile uzun süreli kullanımlarda ısınabilir. Şununla başlayın: NEMA 14-50 sayfasıdaha sonra şunu kullanın NEMA 6-50 ve 14-50 karşılaştırmasıİkisi arasında seçim yapıyorsanız. Endüstriyel prizler (IEC 60309 / CEE)IEC 60309 prizler, standartlaştırılması daha kolay olduğu için şantiyelerde ve depolarda yaygındır. Bir fiş seçmeden önce, şantiyede hangi tip prizin (mavi mi kırmızı mı ve nominal değer etiketi) olduğunu doğrulayın, böylece yanlış bir konfigürasyonla gelmezsiniz. KullanınIEC 60309 Mavi Sayfaönce ve sonra şuna geçin Kırmızı 3 aşamalı sayfaTesis üç fazlı prizler sağladığında. Duvar prizleri (geçici kullanım)Ev tipi duvar prizleri, ara sıra veya seyahat sırasında şarj için en uygunudur. Şarj işlemleri uzun sürüyorsa veya sık sık yapılıyorsa, her gün aynı duvar prizine güvenmek yerine, özel bir prize veya endüstriyel bir prize geçmek genellikle en güvenli çözümdür. Şununla başlayın: Schuko (E/F Tipi) sayfasıAvrupa'nın büyük bölümünde veya G tipi sayfaEğer İngiltere'deyseniz. Adaptörler ve uzatma kabloları (güvenlik sınırları)Adaptörler ve uzatma kabloları ek temas noktaları oluşturarak uçlarda gevşeme ve ısınma olasılığını artırır. Bunları geçici olarak değerlendirin ve bağlantı gevşerse veya ısınırsa net durdurma koşullarını izleyin. Okuyungüvenlik sınırları sayfasıHerhangi bir adaptör veya uzatma kablosunu geçici bir çözüm olarak kullanmadan önce.  Fiş kiti planlamasıBir fiş kiti, dünyadaki her fişe değil, gerçek kullanıma uygun olduğunda en iyi sonucu verir. Desteklemeniz gereken en önemli ortamlarla başlayın. Birçok proje için bu, ev/garaj şarjı, şantiye veya filo kullanımı ve ara sıra seyahat veya geçici şarjın bir karışımıdır. Amaç, son dakika çözümlerinden kaçınmaktır. Daha az adaptör, daha az bilinmeyen priz ve şarj sırasında daha az sürpriz. Şarj işlemi sık ve uzun sürdüğünde, genellikle ev tipi prizlerden özel prizlere veya endüstriyel prizlere geçmek mantıklıdır. Doğru fiş kitiyle eşleştirmek için gereken minimum bilgi:Soketin net fotoğrafı (yüzeyini ve varsa etiketini gösterin)Devre kesici değeri (pano üzerindeki etiket yeterlidir)Özel devre mi yoksa paylaşımlı devre mi?İç ve dış mekan kullanımıTipik oturum süresi  SSSElektrikli araç şarjı için fiş adaptörü kullanabilir miyim?Evet, ancak bunu geçici bir çözüm olarak düşünün. Adaptörleri üst üste takmaktan kaçının ve bağlantı gevşek hissedilirse veya fiş ucu ısınırsa kullanmayı bırakın. Sık ve uzun süreli kullanımlarda, adaptörlere güvenmek yerine doğru fişi prize takmak genellikle daha iyidir. Taşınabilir elektrikli araç şarj cihazı için uzatma kablosu kullanmak uygun mudur?Sadece daha iyi bir seçeneğiniz yoksa ve yalnızca kısa süreli kullanım için. Başlıca riskler, fiş uçlarında ısınma ve uzun süreli kullanımlarda gevşemedir. Isınma, renk değişimi veya gevşek fiş bağlantısı fark ederseniz, kullanmayı bırakın ve daha yakın bir prize veya özel bir sisteme geçin. Taşınabilir elektrikli araç şarj cihazım için fiş seçmeden önce nelere dikkat etmeliyim?Öncelikle prizin ve üzerindeki etiketin net bir fotoğrafını çekin, ardından sigorta değerini, devrenin özel olup olmadığını ve şarjın iç mekanda mı yoksa dış mekanda mı yapılacağını doğrulayın. Şarj işlemleri uzun ve sık ise, her seferinde "uygulamaya çalışmak" yerine daha istikrarlı bir priz tipi tercih edin. Tekrarlanabilir kurulumlar için hangisi daha iyidir: ev tipi prizler mi yoksa endüstriyel prizler mi?Şantiyelerde ve araç filolarında tekrarlanabilir şarj işlemleri için endüstriyel prizler genellikle standartlaştırılması daha kolay ve daha tutarlıdır. Ev tipi prizler ise daha çok kolaylık ve geçici kullanım içindir. Düzenli ve uzun süreli şarj işlemleri bekliyorsanız, bağlantı noktasındaki belirsizlikleri azaltan bir kurulumu önceliklendirin.  İlgili sayfalar:Taşınabilir Elektrikli Araç Şarj CihazısEV Kablo ve Parçaları
