Sıvı Soğutmalı Elektrikli Araç Şarjı: Su ve Yağ Seçenekleri

Neden sıvı soğutma masanın üzerinde
Yüksek akım, iletkenlerde ve temas yüzeylerinde ısı oluşturur. Bu ısı uzaklaştırılmazsa, sıcaklıklar yükselir, temas direnci kötüleşir ve daha fazla bakırla çözmeye çalıştığınızda kablolar ağırlaşıp sertleşir. Kapalı bir sıvı döngüsü, ısıyı konektörden/kablodan radyatöre iletir, böylece güç yüksek kalır ve kullanım kolaylaşır.

Tek görünümde iki rota

Su bazlı (su-glikol)
Yüksek özgül ısı kapasitesi ve daha yüksek ısıl iletkenlik. Toplu ısı iletiminde mükemmel. Su-glikol elektriği ilettiği için yalıtımlı bir sınırın arkasında kalır; ısı bir arayüzden geçerek soğutucuya ulaşır. Soğuk havalardaki akış davranışı, doğru karışım ve malzemelerle genellikle öngörülebilir.

Parçalanabilir sentetik yağ
Özünde yalıtkan olduğundan, bazı tasarımlar onu sıcak noktalara daha yakın hale getirebilir. Özgül ısı ve termal iletkenlik su-glikolden daha düşük olduğundan, sistem yüzey alanı, akış kontrolü veya görev döngüsü yönetimi yoluyla bu açığı kapatır. Birçok yağ düşük sıcaklıklarda daha fazla koyulaşır; ilk çalıştırma ve kış bakımı için tasarlanmıştır.

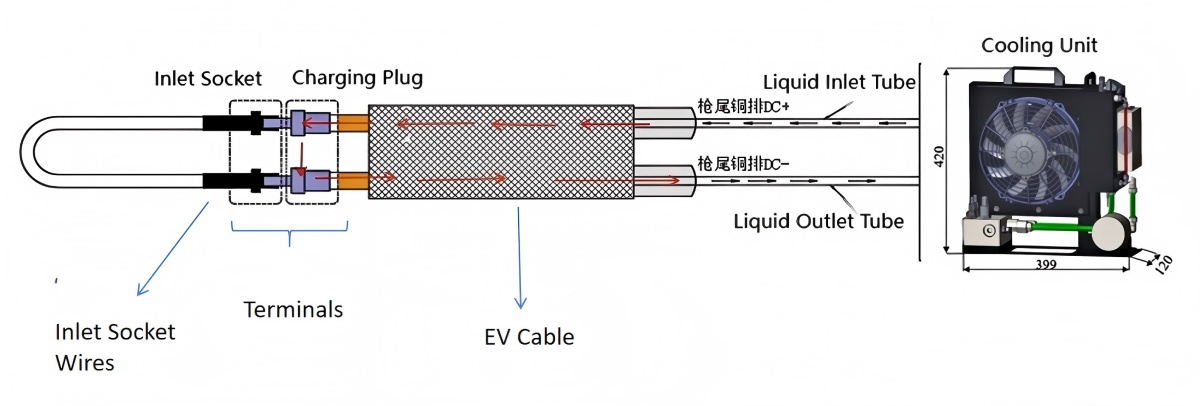

Döngünün içinde ne var?
Pompa, radyatör/fan ve rezervuar içeren sirkülasyon ünitesi → kablo ve kulptan geçen esnek hatlar → sıvı seviyesi, sıcaklık ve basınç sensörleri → eğilimleri izleyen ve alarm veren istasyon yazılımı. Farklı kablo uzunlukları akış direncini değiştirir; daha uzun hatlar daha fazla pompa kafası ve dikkatli bir yönlendirme gerektirir.

Özellik anlık görüntüsü

Nasıl seçilir: basit bir yol

Başlıklardan değil, yüklerden başlayın
Günün büyük bölümünde göreceğiniz mevcut aralığı (pazarlama zirvesi değil), tipik oturum uzunluğunu ve oturumların art arda gelip gelmeyeceğini tanımlayın. Bu, her dakika gidermeniz gereken ısıyı ve oturumlar arasındaki "toparlanma süresini" şekillendirir.

İklimi ve çevreyi haritalayın
Derin soğuk bölgeler, başlangıç ​​viskozitesini, hat yönlendirmesini ve ısınma davranışını göz önünde bulundurmanızı gerektirir. Sıcak, tozlu veya tuzlu hava, radyatörde engelsiz hava akışı ve filtre disiplini gerektirir.

Soğutma sıvısının ne kadar yakına gidebileceğine karar verin
Soğutma sıvısının sıcak noktalara çok yakın olmasını istiyorsanız, yalıtım yağları elektriksel tarafı basitleştirir; eğer sağlam bir yalıtım sınırı ve litre başına maksimum ısı taşınımı tercih ediyorsanız, su-glikol tercihiniz olacaktır.

Pompa kafasını ve hat kayıplarını kontrol edin
Kablo ve hortum uzunluğu, kıvrımlar ve hızlı bağlantılar direnç ekler. Pompanın bu direnç altında hedef akışı koruyabildiğinden emin olun. Yüksek akım kabloları için genel bir kural olarak, tasarımlar genellikle mevcut pompa basıncının birkaç barını hedefler; hızlı şarj kabloları için birçok sistem, daha uzun yollar ve küçük çaplı geçişlerde konfor sağlamak için yüksek tek haneli bar aralığı civarında çalışır.

Radyatörün boyutunu yalnızca tepe değerine göre değil, geri kazanım değerine göre belirleyin
Tekrarlanabilirlik için tasarım yapıyorsunuz: ardışık oturumlar boyunca sabit sıcaklıklar. Sistemin, sitenizin trafik düzenine uygun olarak yeterince hızlı bir şekilde sabit bir temel değere dönmesi için soğutma kapasitesini seçin.

Senaryo → odak → mühendislik hamlesi

Çalışma örneği

Bir site, yüksek akım seviyesinde birçok oturum çalıştırır. Kablolarda ve temas arayüzlerinde oluşan direnç kayıpları ısıya dönüşür. Q döngü tarafından kaldırılması gerekir.

Döngü, soğutma sıvısının sıcaklığını kablo segmenti boyunca yükselterek ve bunu radyatöre aktararak ısıyı ortadan kaldırır.

Eğer ortadan kaldırmanız gereken ortalama ısı yüzlerce watt ile birkaç kilowatt arasında ise (sürekli yük altında yüksek güçlü kablolar için tipiktir), o zaman 5–10 °C'lik bir soğutma suyu artışında şu sıralarda hareket ediyorsunuz: 0,02–0,2 kg/sn Su-glikol karışımı. Yağ için, daha düşük özgül ısı ve iletkenlik nedeniyle aynı ısıyı taşımak için daha yüksek kütle akışı (veya daha yüksek ΔT veya daha fazla alan) bekleyin.

Daha uzun hortumlar ve daha dar geçişler, akışın sürdürülmesi için daha fazla pompa kafası gerektirir. Filtreler yüklendiğinde veya hatlar eskidiğinde akışın çökmemesi için pompa kafasını biraz boşluk bırakarak planlayın.

Kesintiyi gerçekten önleyen izleme

Trend sıcaklığı, sadece bir eşiği kovalamayın. Aynı yükte yavaş bir artış, döngünün "kirlendiğini" gösterir (küçük sızıntı, hava, filtre yüklenmesi, fan aşınması).

Seviyeyi ve basıncı birlikte izleyin. Sabit seviye ancak düşen basınç kısıtlamalara işaret eder; gürültülü basınçla birlikte düşen seviye hava yutulması veya sızıntı olduğunu gösterir.

Enstrüman sağlığı Önemlidir. Yorgun bir fan veya pompa hala "çalışır", ancak termal eğri size bunun azaldığını söyleyecektir.

Alarm kapanışı görünür olmalı. Birisi bunu alıp harekete geçene kadar alarm sayılmaz.

Uyumluluk üç savunma hattıdır
Soğutma sıvısını ve iletkenleri şeritlerinde tutan malzemeler ve geometri → sıcaklık/seviye/basınç için yedekli gerçek zamanlı algılama → sorumlu ekiplere net bir şekilde çözüme geçişi sağlayan istasyon alarmları.

Devreye alma ve rutin bakım
Döngüyü uygun şekilde doldurun ve havalandırın; istasyon yazılımında sıcaklık, seviye ve basıncın doğru okunduğunu onaylayın; sürtünme noktalarını tespit etmek için hortumları gezdirin; kontakları temiz tutun; hızlı kontrolleri kaydedin. Küçük rutinler büyük sorunları önler.

Su ve yağ

Seçmek su-glikol Toplu ısı iletimi ve öngörülebilir soğuk hava akışı en önemli öncelikler olduğunda ve yalıtımlı bir ısı değişim sınırı tasarım felsefenize uyduğunda.

Seçmek sentetik yağ Soğutma sıvısındaki elektriksel izolasyon stratejik olarak yararlı olduğunda, soğuk çalıştırma viskozitesine göre tasarım yapabilirsiniz ve ekstra yalıtımlı bir duvar olmadan sıcak noktalara daha yakın olmak istersiniz.

Önemli çıkarımlar
Gerçekte sağladığınız akıma, yaşadığınız iklime ve trafiğinizin ritmine göre tasarım yapın. Bu gerçeklere uygun soğutma sıvısı ailesini seçin, pompa ve radyatöre makul marjlar verin ve trendleri takip edin. Bunu iyi yaparsanız, hızlı şarj işlemi seanslar boyunca hızlı, istikrarlı ve kullanımı kolay kalır.
